Das Wichtigste in Kürze
- Standard-Unterkonstruktionen für Trapezblech wiegen 12 bis 15 Kilogramm pro Quadratmeter, spezialisierte Leichtbau-Systeme nur 2,5 bis 4 Kilogramm (photovoltaik.info, 2026).
- Leichtbau-Montagesysteme kosten 15 bis 40 Prozent mehr als Standardlösungen für Ziegeldächer (photovoltaik.info, 2026).
- Befestigt wird ausschließlich auf den Hochsicken des Trapezblechs, nie in den Tiefsicken, wo Regenwasser abläuft (photovoltaik.info, 2025).
- Gängige Montageschienen für Trapezblech sind in Profilhöhen von 1,3, 4 und 6 Zentimetern erhältlich, je nach Sickenhöhe und gewünschtem Lastausgleich (profiness.de, 2026).
Trapezblechdächer sind in Deutschland der Standard auf Gewerbehallen, landwirtschaftlichen Gebäuden, Garagen und Carports. Für Solarteure bedeutet das: Die Unterkonstruktion unterscheidet sich grundlegend von Ziegel- oder Betondächern. Wer das falsche Montagesystem wählt, riskiert undichte Durchdringungen, überlastete Sicken oder eine Reklamation durch den Kunden.
Bei Neubauten lässt sich das von Anfang an vermeiden. Wird die Dachkonstruktion schon in der Planungsphase auf die spätere PV-Montage ausgelegt, sparen Bauherren und Solarteure spätere Nachrüstkosten. Wie das konkret aussieht, zeigt unser Beitrag zur Planung von Photovoltaik bei Gewerbe-Neubauten.
Die Wahl zwischen Standard- und Leichtbau-Unterkonstruktion entscheidet oft über mehrere hundert Kilogramm Zusatzlast auf dem Dach. Bei älteren Hallen mit dünnerem Blech oder größeren Sparrenabständen kann das über die Zulässigkeit der gesamten Anlage entscheiden. Hinzu kommt die Materialfrage: Verzinkter Stahl, Aluminium und Edelstahl reagieren im direkten Kontakt unterschiedlich auf Feuchtigkeit. Eine falsch gewählte Kombination zeigt sich oft erst Jahre nach der Montage als Korrosionsschaden. Dieser Beitrag zeigt dir, welches Montagesystem zu welchem Trapezblechprofil passt und wie du Befestigung, Materialwahl und Statik korrekt planst. Er zeigt außerdem, wo die häufigsten Fehler bei der Trapezblech-Montage passieren. Und er ordnet ein, wie sich die Anforderungen von anderen Dachtypen wie dem Flachdach oder von Indach- und Gründach-Sonderfällen unterscheiden.
Trapezblech braucht eine eigene PV-Unterkonstruktion
Trapezblech ist ein tragendes, aber vergleichsweise dünnes Stahl- oder Aluminiumprofil. Es wird anders belastet als Ziegel oder Beton. Die Befestigung muss deshalb exakt auf die Hochsicken und die Blechdicke abgestimmt sein (photovoltaik.info, 2025).
Anders als beim Ziegeldach, wo Dachhaken die Last in die Sparren einleiten, überträgt die Trapezblech-Unterkonstruktion die Last über Bohrschrauben direkt in das Blech. Von dort geht die Last weiter in die darunterliegende Pfette oder den Sparren. Die Tiefsicken dienen der Wasserableitung und dürfen deshalb niemals als Befestigungspunkt dienen. Jede Durchdringung an der falschen Stelle führt langfristig zu Undichtigkeiten.
Für Solarteure heißt das in der Praxis: Vor jedem Angebot muss das genaue Trapezblechprofil des Kunden bekannt sein, nicht nur die grobe Dachform. Sickenhöhe, Sickenabstand und Blechdicke bestimmen, welches Montagesystem überhaupt infrage kommt. Ein pauschales Standardsystem für "Trapezblech" existiert nicht.
Standard- oder Leichtbau-Unterkonstruktion: Wo liegt der Unterschied?
Standard-Montagesysteme für Trapezblech wiegen 12 bis 15 Kilogramm pro Quadratmeter ohne Module, spezialisierte Leichtbau-Systeme nur 2,5 bis 4 Kilogramm (photovoltaik.info, 2026). Der Unterschied entscheidet oft über die Zulässigkeit auf älteren oder schwächer dimensionierten Hallen.
Ein konkretes Beispiel macht den Unterschied greifbar: Bei einem 30 Quadratmeter großen Doppelgaragendach summiert sich ein Standardsystem auf etwa 450 Kilogramm Zusatzlast. Ein Leichtbau-System dagegen bringt nur 75 bis 120 Kilogramm auf das Dach (photovoltaik.info, 2026). Bei dünnwandigen Leichtbaudächern mit geringer Tragreserve ist das oft der entscheidende Faktor.
Diese geringere Eigenlast hat ihren Preis: Leichtbau-Systeme kosten 15 bis 40 Prozent mehr als Standardlösungen für Ziegeldächer, bedingt durch höheren Entwicklungsaufwand, Windkanaltests und teurere Aluminiumlegierungen (photovoltaik.info, 2026). Für Solarteure lohnt sich deshalb immer eine Gegenüberstellung: Trägt das Dach ein Standardsystem, oder ist ein Leichtbau-Aufpreis unausweichlich?
Auf dem Flachdach stellt sich diese Gewichtsfrage in anderer Form, weil dort meist ballastierte Systeme ohne Dachdurchdringung zum Einsatz kommen. Wie diese Lösung funktioniert, erklärt unser Beitrag zur PV-Montage auf dem Flachdach ohne Bohren. Bei Trapezblech ist eine Durchdringung dagegen meist unvermeidbar, weshalb Material- und Gewichtswahl hier umso sorgfältiger erfolgen müssen.
Welche Profilhöhen und Sickenabstände sind kompatibel?
Trapezblech-Montageschienen gibt es in unterschiedlichen Profilhöhen, meist zwischen 1,3 und 6 Zentimetern, abgestimmt auf die jeweilige Sickenhöhe des Dachs (profiness.de, 2026). Die passende Schiene zu wählen ist der erste Schritt jeder Trapezblech-Montage.
Ein Beispielhersteller führt ein flaches Profil mit 1,3 Zentimetern, eine neuere zweiteilige Hochsickenschiene mit 4 Zentimetern und ein hohes Profil mit 6 Zentimetern Bauhöhe. Die zweiteilige Variante lässt sich zusätzlich um etwa 6 Zentimeter in Sickenrichtung verstellen, was Fertigungstoleranzen beim Blech ausgleicht (profiness.de, 2026). Das reduziert die Zahl der Schienenvarianten, die du auf Lager halten musst.
Sickenabstand und exakte Blechdicke variieren von Projekt zu Projekt und lassen sich nicht pauschal angeben. Beide Werte solltest du vor der Systemwahl direkt am Objekt messen oder aus den Bauunterlagen des Hallenbauers entnehmen, statt sie zu schätzen. Ein falsch gewähltes Schienenprofil lässt sich auf der Baustelle oft nicht mehr korrigieren.
Diese Maße gehören deshalb in jede Statikprüfung, nicht nur in die reine Produktauswahl. Wie du Lastannahmen für eine PV-Anlage systematisch berechnest, zeigt unser Beitrag zu Statik und Dachlast bei Photovoltaik. Gerade bei Trapezblech mit unbekannter Vorgeschichte lohnt sich dieser Schritt vor jedem Angebot.
Durchdringende oder nicht-durchdringende Befestigung: Welche Methode passt?

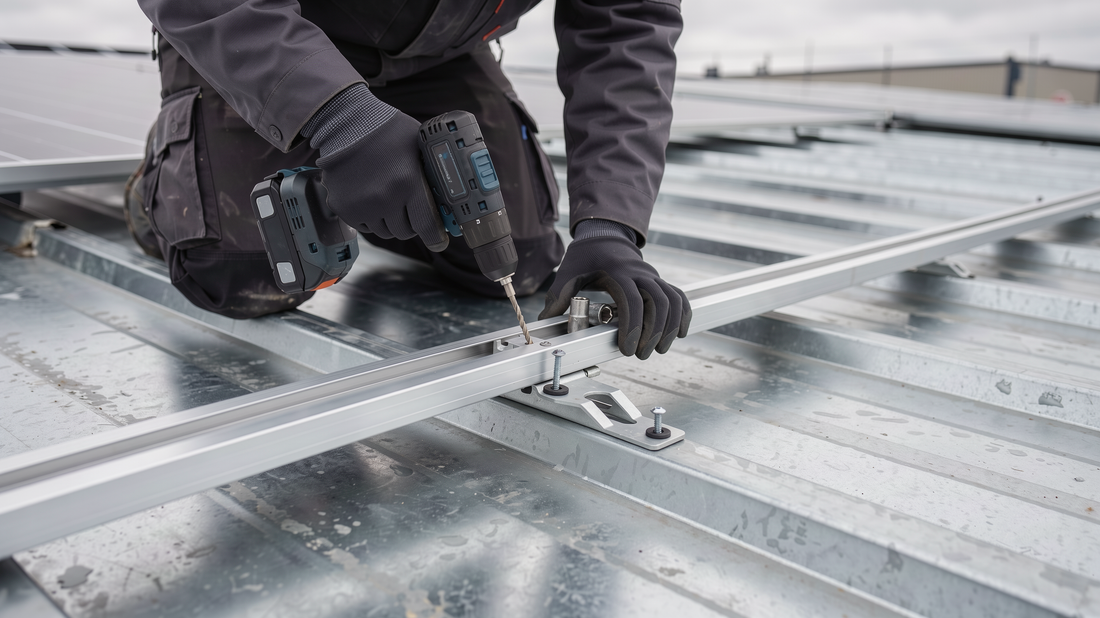

Bei klassischem Trapezblech ist eine durchdringende Befestigung mit Bohrschrauben auf den Hochsicken die Regel. Bei Stehfalz- oder Klickfalzprofilen lässt sich dagegen mit nicht-durchdringenden Falzklemmen arbeiten, die ganz ohne Dachdurchdringung auskommen (photovoltaik.info, 2025).
Für die durchdringende Variante kommen bauaufsichtlich zugelassene Bohrschrauben zum Einsatz, in den Abmessungen 6,3 mal 25 Millimeter oder alternativ als Dünnblechschrauben mit 5,5 bis 6,0 Millimetern Durchmesser. Jeweils gehört eine EPDM-Dichtscheibe gegen Feuchtigkeit dazu (profiness.de, 2026). Das Anzugsmoment liegt bei nur 3 bis maximal 5 Newtonmetern, deutlich weniger als viele Solarteure aus anderen Gewerken gewohnt sind.
Die Falzklemmen-Variante eignet sich ausschließlich für Stehfalz- und Klickfalzprofile, nicht für klassisches Trapezblech mit sichtbaren Schraubköpfen. Verwechselst du die beiden Dachtypen, passt das Klemmsystem schlicht nicht. Prüfe deshalb vor der Angebotserstellung immer, um welchen der beiden Profiltypen es sich beim konkreten Projekt handelt.
Ein weiterer Vorteil der Falzklemmen: Sie sparen dir den kompletten Arbeitsschritt der Bohrung samt Dichtscheibe. Das verkürzt die Montagezeit und senkt das Risiko undichter Durchdringungen von vornherein. Der Nachteil liegt im eingeschränkten Einsatzbereich, denn klassisches Trapezblech mit sichtbaren Sicken bleibt auf die durchdringende Montage angewiesen. Kalkuliere deshalb beide Varianten getrennt, sobald ein Projekt beide Dachtypen auf demselben Gelände kombiniert.
Korrosionsschutz: Welche Materialkombination ist bei Trapezblech sicher?
Trapezblech besteht meist aus verzinktem Stahl, die Montageschiene dagegen oft aus Aluminium, befestigt mit Edelstahlschrauben. Diese Materialkombination ist die häufigste auf deutschen Dächern, birgt aber ein moderates Risiko galvanischer Korrosion (photovoltaik.info, 2025).
Am riskantesten ist der direkte Kontakt zwischen verzinktem Stahl und Edelstahl. Die Zinkschicht baut sich dabei beschleunigt ab, und nach einigen Jahren liegt blanker Stahl frei und beginnt zu rosten. Bei Aluminium-Edelstahl-Kombinationen ist die Spannungsdifferenz geringer, ein Restrisiko bleibt aber bestehen, besonders in feuchter oder salzhaltiger Luft (photovoltaik.info, 2025). Die Korrosionsrate verdoppelt sich grob mit jedem Temperaturanstieg um 10 Grad Celsius. Das erhöht das Risiko auf unbelüfteten, sommerlich aufgeheizten Hallendächern zusätzlich.
Wirksamer Schutz gelingt über eine EPDM-Dichtscheibe oder einen Kunststoffisolator zwischen den unterschiedlichen Metallen, wie sie ohnehin zur Abdichtung der Bohrschrauben verbaut wird. Wo immer möglich, lohnt sich zusätzlich ein materialhomogenes System, also durchgängig Aluminium oder durchgängig Edelstahl (photovoltaik.info, 2025). Das ist nicht immer wirtschaftlich oder technisch möglich, sollte aber bei jeder Systemwahl mitgedacht werden. Unbehandelter Kontakt zwischen verzinktem Trapezblech und blankem Edelstahl ohne Isolierschicht gehört zu den teuersten Spätschäden. Er wird oft erst nach Ablauf der Gewährleistungsfrist sichtbar, wenn die Kosten allein beim Kunden oder beim Solarteur hängen bleiben.
Modulklemmen richtig montieren: Vier Bohrschrauben pro Klemme
Pro Modulklemme sind in der Regel vier Bohrschrauben vorgesehen, zwei vor und zwei nach der Klemme. Je nach Ergebnis der statischen Berechnung können auch mehr nötig sein (profiness.de, 2026). Bei quer liegenden Modulen reichen teilweise zwei Schrauben, wenn die Blechkonstellation das zulässt.
Die Modulklemmen selbst müssen exakt zur Rahmenhöhe des verwendeten Moduls passen, üblich sind 30, 35 oder 40 Millimeter (photovoltaik.info, 2025). Verwendest du die falsche Klemmenhöhe, sitzt das Modul entweder zu locker oder wird am Rahmen beschädigt. Bei einem typischen 5-Grad-Aufständerungssystem liegt der Modulklemmenabstand bei etwa 53 Zentimetern von Mitte zu Mitte (profiness.de, 2026).
Bei der reinen Stockschrauben-Befestigung in eine darunterliegende Holzkonstruktion gilt als Faustregel eine Einschraubtiefe von mindestens 60 bis 80 Millimetern (photovoltaik.info, 2025). Kontrolliere diesen Wert vor Ort, besonders bei älteren Hallenkonstruktionen mit unbekannter Pfettenstärke.
Für das niedrige Anzugsmoment von 3 bis 5 Newtonmetern reicht ein normaler Akkuschrauber meist nicht als Kontrollinstrument. Ein Drehmomentschlüssel oder ein Akkuschrauber mit einstellbarer Drehmomentbegrenzung gehört deshalb in jede Trapezblech-Montage. Ohne diese Kontrolle ziehst du die EPDM-Dichtscheibe schnell zu stark zusammen, was ihre Dichtwirkung dauerhaft beschädigt. Plane deshalb pro Montageteam mindestens ein kalibriertes Werkzeug ein, nicht nur einen Standard-Akkuschrauber aus dem Fuhrpark.
Statik und Lastannahmen vor der Montage prüfen
Vor jeder Trapezblech-Montage entscheiden Blechdicke, Sparrenabstand sowie die regionale Schnee- und Windlastzone, ob und welches System überhaupt zulässig ist (photovoltaik.info, 2026). Diese Prüfung sollte ein Statiker oder ein erfahrener Solarteur vornehmen, bevor ein Angebot verbindlich wird.
Grundlage der Berechnung sind die Normen DIN EN 1991-1-3 für Schneelasten und DIN EN 1991-1-4 für Windlasten (profiness.de, 2026). Windlasten sind auf frei stehenden, exponierten Hallen besonders relevant. Trapezblechdächer werden häufig großflächig und ohne schützende Nachbarbebauung errichtet.
Lass dir bei unklaren Bestandsunterlagen immer die ursprüngliche Statik des Hallenbauers zeigen. Gehe nicht pauschal von einer Standardtragfähigkeit aus. Fehlt diese Dokumentation vollständig, ist eine Vor-Ort-Begutachtung durch einen Statiker die sicherere Alternative zu einer reinen Schätzung.
Bei älteren landwirtschaftlichen Hallen gilt das besonders, weil sie oft ursprünglich nur für die Dachlast selbst ausgelegt wurden. Hier entscheidet die Vor-Ort-Prüfung häufig darüber, ob überhaupt ein Standardsystem infrage kommt oder zwingend ein Leichtbau-System nötig wird. Eine ausführliche Rechenmethodik für genau solche Grenzfälle findest du im verlinkten Statik-Beitrag weiter oben.
Wirtschaftlichkeit: Lohnt sich der Aufpreis für Leichtbau-Systeme?
Ob sich der Aufpreis für ein Leichtbau-System rechnet, hängt von der jährlichen Stromersparnis ab. Ein 4-kWp-Garagensystem erzeugt je nach Standort 3.600 bis 4.000 Kilowattstunden pro Jahr (photovoltaik.info, 2026).
Bei einem angenommenen Strompreis von 30 Cent pro Kilowattstunde für den Eigenverbrauch spart das über 1.000 Euro im Jahr ein. Das gleicht den Mehrpreis der Unterkonstruktion laut Quelle in der Regel zügig aus (photovoltaik.info, 2026). Eine exakte Amortisationsdauer nennt die Quelle nicht, daher solltest du diese projektspezifisch nachrechnen.
Zusätzlich sinken die reinen Anlagenkosten branchenweit weiter. Für Dachanlagen zwischen 10 und 100 kWp lagen die Systempreise Ende 2025 bei unter 8 Prozent des Niveaus von 1990, als rund 14.000 Euro pro Kilowatt Peak üblich waren (reduco.ai, 2026). Die laufenden Betriebskosten liegen bei 1 bis 2 Prozent der Investitionssumme pro Jahr (reduco.ai, 2026).
In diese Betriebskosten fließt auch die regelmäßige Sichtprüfung der Befestigungspunkte ein, besonders bei Mischmetall-Systemen mit erhöhtem Korrosionsrisiko. Wer bereits bei der Montage auf eine korrosionsarme Materialkombination und saubere Isolierscheiben geachtet hat, reduziert diesen wiederkehrenden Prüfaufwand spürbar. Für Solarteure lohnt es sich deshalb, den Mehrpreis eines hochwertigeren Befestigungssystems nicht nur gegen die Dachlast, sondern auch gegen die Lebensdauer und den künftigen Wartungsaufwand der gesamten Anlage zu rechnen.
Häufige Fehler bei der Trapezblech-Montage
Die folgenden fünf Fehler tauchen in der Praxis immer wieder auf, von der falschen Sicke bis zum falschen Anzugsmoment. Die meisten davon lassen sich mit einer sorgfältigen Vor-Ort-Prüfung und dem passenden Werkzeug vollständig vermeiden.
| Fehler | Folge | Besserer Ansatz |
| Befestigung in der Tiefsicke statt der Hochsicke | Wassereintritt, Korrosion, Dachundichtigkeit | Ausschließlich auf den Hochsicken montieren |
| Schienenprofil ohne Vermessung der Sickenhöhe wählen | System passt nicht, Montage auf der Baustelle scheitert | Sickenhöhe und Sickenabstand vorab direkt am Objekt messen |
| Falzklemmen auf klassischem Trapezblech statt Stehfalz einsetzen | Klemmsystem hält nicht, Garantieverlust | Profiltyp vor Angebotserstellung eindeutig bestimmen |
| Statik und Schneelastzone nicht prüfen | Überlastung der Dachkonstruktion möglich | Statiker einbeziehen, DIN EN 1991-1-3/1-4 zugrunde legen |
| Anzugsmoment der Bohrschrauben zu hoch wählen | Beschädigung der Dichtscheibe, Leckage | Herstellervorgabe von 3 bis 5 Nm einhalten |
Häufig gestellte Fragen zur PV-Unterkonstruktion auf Trapezblech
Worauf wird die PV-Unterkonstruktion bei Trapezblech befestigt?
Ausschließlich auf den Hochsicken des Profils, niemals in den Tiefsicken, da diese dem Wasserablauf dienen und eine Durchdringung dort langfristig zu Undichtigkeiten führt (photovoltaik.info, 2025).
Wie viel wiegt eine Standard-Unterkonstruktion im Vergleich zu einem Leichtbau-System?
Standardsysteme wiegen 12 bis 15 Kilogramm pro Quadratmeter, spezialisierte Leichtbau-Systeme nur 2,5 bis 4 Kilogramm (photovoltaik.info, 2026).
Wie teuer ist ein Leichtbau-Montagesystem im Vergleich zur Standardlösung?
Rechne mit einem Aufpreis von 15 bis 40 Prozent gegenüber Standardlösungen für Ziegeldächer, bedingt durch höheren Entwicklungsaufwand und teurere Materialien (photovoltaik.info, 2026).
Welche Schraubentypen kommen bei der durchdringenden Montage zum Einsatz?
Bauaufsichtlich zugelassene Bohrschrauben in 6,3 mal 25 Millimetern oder Dünnblechschrauben mit 5,5 bis 6,0 Millimetern Durchmesser, jeweils mit EPDM-Dichtscheibe (profiness.de, 2026).
Eignen sich Falzklemmen für jedes Trapezblechdach?
Nein, Falzklemmen funktionieren nur bei Stehfalz- oder Klickfalzprofilen, nicht bei klassischem Trapezblech mit sichtbaren Schraubköpfen (photovoltaik.info, 2025).
Welches Anzugsmoment gilt für die Bohrschrauben?
Herstellerangaben nennen 3 bis maximal 5 Newtonmeter, deutlich weniger als bei vielen anderen Gewerken üblich (profiness.de, 2026).
Lohnt sich ein Leichtbau-System wirtschaftlich?
Oft ja: Ein 4-kWp-Garagensystem spart bei 30 Cent pro Kilowattstunde über 1.000 Euro jährlich, was den Mehrpreis meist zügig ausgleicht, auch wenn die Quelle keine exakte Amortisationsdauer nennt (photovoltaik.info, 2026).
Welche Metallkombination sollte ich bei Trapezblech vermeiden?
Direkten Kontakt zwischen verzinktem Stahl und blankem Edelstahl ohne Isolierschicht, da hier die galvanische Korrosion am stärksten ausfällt. Eine EPDM-Dichtscheibe oder ein Kunststoffisolator zwischen den Metallen schafft wirksamen Schutz (photovoltaik.info, 2025).
Fazit
Trapezblech ist kein einheitliches Dach, sondern eine Profilfamilie mit sehr unterschiedlichen Anforderungen an die Unterkonstruktion. Wer Sickenhöhe, Blechdicke und Statik vor dem Angebot sauber prüft, vermeidet die teuersten Fehler der Trapezblech-Montage: Undichtigkeiten und überlastete Dächer. Genauso wichtig ist die Materialwahl, denn ein unpassend kombiniertes Metallpaar zeigt seine Schwächen oft erst Jahre nach der Abnahme. Mehr zur Montage auf anderen Dachtypen findest du in unserem Beitrag PV-Unterkonstruktion im Vergleich der Montagesysteme.
