Photovoltaik Verschattung: Ertragsverluste erkennen und vermeiden

Das Wichtigste in Kürze

• Schon kleine Schatten wirken unverhältnismäßig stark: Eine Verschattung von nur 1 % der Modulfläche kann den Ertrag dieses Moduls um bis zu 40 % senken (photovoltaik.info, 2025).
• Halbzellenmodule liefern bei Teilverschattung eines Halbstrangs noch über 50 % Leistung, statt komplett auf null zu fallen wie klassische Vollzellenmodule (energie-experten.org, 2024).
• Leistungsoptimierer und Mikrowechselrichter senken den verschattungsbedingten Ertragsverlust gegenüber klassischen String-Wechselrichtern um bis zu 25 % (photovoltaik.info, 2025).
• Leistungsoptimierer kosten 50–80 € pro Modul, Mikrowechselrichter 100–250 € pro Modul (photovoltaik.info, 2025).
• Feste Faustregeln wie „10 % Verschattung halbiert den Stringertrag" sind laut Fachquellen nicht seriös belegbar – die tatsächliche Wirkung hängt von Modulaufbau, Verschaltung und Schattenposition ab (reduco.ai, 2026).

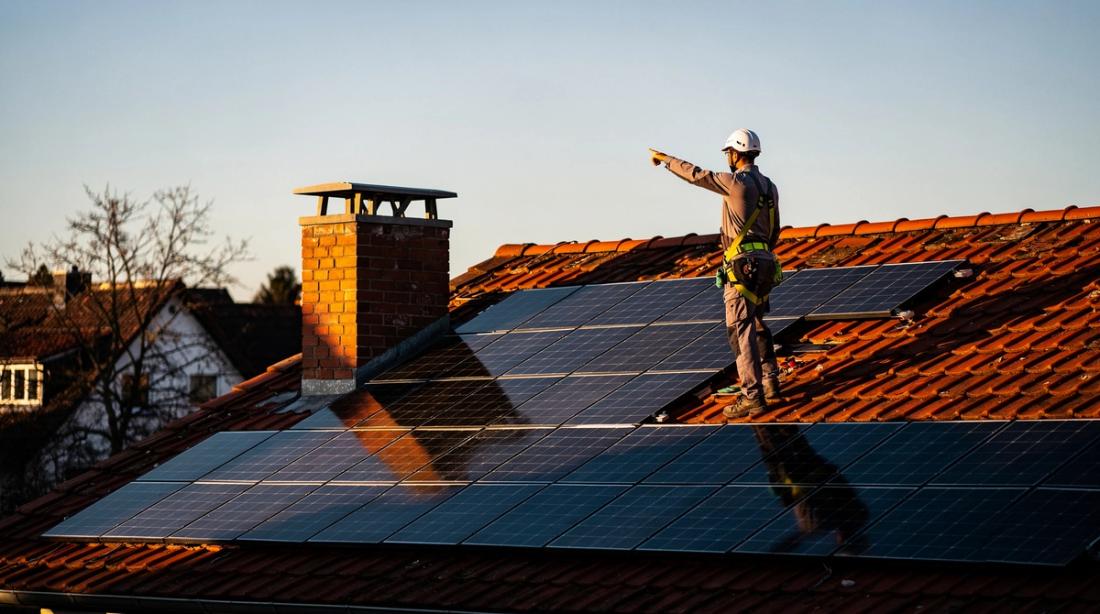

Ein Schornstein, ein Nachbargebäude oder ein Baum wirkt für viele Kunden erst mal wie ein kleines Detail. Der Ertragsbericht nach den ersten Monaten zeigt dann oft etwas anderes. Verschattung zählt zu den Faktoren, die Kunden am häufigsten unterschätzen und die Solarteure am häufigsten unterplanen.

Dieser Beitrag zeigt dir, wie du Verschattungsquellen vor der Planung systematisch erfasst. Du erfährst, wie Bypass-Dioden und Modulaufbau die Auswirkung begrenzen und wann sich Leistungsoptimierer oder Mikrowechselrichter für deinen Kunden wirklich lohnen. Am Ende kennst du die typischen Planungsfehler, die unnötig Ertrag kosten, und weißt, welche Rolle Verschattung bei gewerblichen Dächern spielt.

Warum wirkt sich Verschattung so stark auf den Ertrag aus?

Verschattung wirkt überproportional, weil Solarzellen in Reihe verschaltet sind. Der schwächste Punkt begrenzt dabei die gesamte Kette. Schon eine Verschattung von nur 1 % der Modulfläche kann den Ertrag dieses einen Moduls um bis zu 40 % reduzieren (photovoltaik.info, 2025).

Der Grund liegt in der Reihenschaltung der Zellen. Fällt eine einzelne Zelle durch Schatten aus, begrenzt sie den Stromfluss für alle Zellen im selben Strang. Das funktioniert ähnlich wie eine alte Lichterkette, bei der eine defekte Glühbirne die ganze Reihe ausschaltet. Ohne Schutzmechanismus würde diese Zelle zudem überhitzen und dauerhaft Schaden nehmen.

Wichtig für das Kundengespräch: Feste Prozentwerte wie „10 % Verschattung halbiert den Ertrag" lassen sich fachlich nicht pauschal belegen (reduco.ai, 2026). Die tatsächliche Auswirkung hängt von der Position des Schattens ab, vom Modulaufbau und von der Verschaltung. Genau deshalb lohnt sich eine strukturierte Analyse vor der Angebotserstellung, statt mit einer Pauschalzahl zu kalkulieren.

Schritt 1: Wie erfasst du Verschattungsquellen vor der Planung?

Verschattungsquellen erfasst du am zuverlässigsten mit einer Vor-Ort-Begehung zu unterschiedlichen Tageszeiten. Ergänze das um ein Verschattungsanalyse-Tool, das den Sonnenverlauf über das ganze Jahr simuliert. Eine unbeschattete Referenzfläche liefert in Deutschland bei optimaler Ausrichtung rund 900 kWh/kWp pro Jahr (reduco.ai, 2026). Jede Abweichung davon solltest du auf ihre Ursache zurückführen können.

Zu den häufigsten Verschattungsquellen zählen Schornsteine, Dachgauben, Antennen und Satellitenschüsseln auf dem eigenen Dach. Hinzu kommen Nachbargebäude, Bäume und Strommasten. Ihr Schattenwurf verschiebt sich je nach Jahreszeit spürbar. Ein Baum ohne Laub wirft im Winter deutlich weniger Schatten als im Sommer. Viele Solarteure übersehen das bei einer reinen Sommerbegehung.

Notiere für jede Schattenquelle, zu welcher Tageszeit und Jahreszeit sie wirkt, und ob sie dauerhaft oder temporär ist. Diese Unterscheidung entscheidet später, ob sich eine teure Elektronik-Lösung überhaupt lohnt. Oft reicht auch ein angepasstes String-Layout allein schon aus.

Bei gewerblichen Flachdächern kommt eine zusätzliche Schattenquelle hinzu, die bei Wohngebäuden selten eine Rolle spielt: die eigene Anlage. Reihen von aufgeständerten Modulen werfen bei tiefstehender Sonne Schatten auf die dahinterliegende Reihe, wenn der Reihenabstand zu knapp geplant ist. Wie du diesen Abstand zusammen mit der passenden Unterkonstruktion richtig bemisst, beschreibt unser Beitrag PV-Unterkonstruktion: 5 Montagesysteme im Vergleich.

Schritt 2: Wie schützen Bypass-Dioden das Modul bei Schatten?

Bypass-Dioden schützen ein verschattetes Modul, indem sie den betroffenen Zellabschnitt überbrücken, statt die Zellen zu überhitzen. Ein Standardmodul enthält meist drei Bypass-Dioden, die jeweils ein Drittel der Zellen absichern. Bei einem klassischen Vollzellenmodul fällt die Leistung des gesamten Moduls bei Schatten im unteren Bereich schnell auf null (energie-experten.org, 2024).

Sobald eine Zelle im geschützten Drittel verschattet wird, sinkt ihre Spannung. Die zugehörige Bypass-Diode leitet den Strom dann um diesen Abschnitt herum, statt ihn durch die verdunkelten Zellen zu zwingen. Das schützt vor Hotspots. Es kostet aber die Leistung des gesamten überbrückten Drittels.

Halbzellenmodule verbessern dieses Verhalten spürbar. Sie teilen jede Zelle in zwei Hälften und verschalten beide Modulhälften parallel statt in Reihe. Bei Teilverschattung einer Hälfte liefert die andere weiter Strom. Die Gesamtleistung bleibt über 50 %, statt komplett auszufallen (energie-experten.org, 2024). Zusätzlich erreichen Halbzellenmodule laut Fraunhofer ISE 2 bis 3 % höheren Ertrag als Vollzellenmodule, selbst ganz ohne Verschattung.

Für Kunden mit bekannten, dauerhaften Schattenquellen lohnt sich deshalb fast immer, von Anfang an Halbzellenmodule anzubieten. Der Aufpreis gegenüber Standardmodulen ist inzwischen gering, weil die Technologie seit 2024 zur Standardproduktion vieler Hersteller gehört.

Schritt 3: Wie planst du das String-Layout bei bekannten Schattenquellen?

Das String-Layout planst du so, dass Module mit ähnlichem Verschattungsverhalten im selben Strang liegen. Mische dabei nicht verschattete und unverschattete Module. Ein einzelnes stark verschattetes Modul in einem sonst freien Strang zieht sonst den gesamten Strang auf sein Leistungsniveau herunter.

In der Praxis bedeutet das: Module am Dachrand nahe einem Schornstein oder unter einer Dachgaube gehören in einen eigenen String, getrennt vom Rest der Anlage. Bei mehreren Dachausrichtungen, etwa Ost und West, trennst du die Strings ohnehin nach Ausrichtung. Diese Logik gilt genauso für die passende Modulmontage: Ob du Module quer oder senkrecht montierst, beeinflusst zusätzlich, wie viele Module ein einzelner Schatten gleichzeitig trifft, wie unser Beitrag zur senkrechten PV-Modulmontage zeigt.

Reicht die reine String-Trennung nicht aus, weil sich die Schattenquelle über den Tag oder die Jahreszeit stark verschiebt, wird die Modulelektronik aus dem nächsten Abschnitt relevant. Bevor du dort investierst, lohnt sich aber ein Blick auf die verfügbare Dachfläche und den Neigungswinkel. Ungünstige Ausrichtung kostet zusätzlich Ertrag, unabhängig von Verschattung, wie unser Beitrag zu Neigungswinkel und Ausrichtung zeigt. Auch die Verkabelung zum Generatoranschlusskasten solltest du an die String-Aufteilung anpassen, statt sie nachträglich zu improvisieren – Details dazu findest du in unserem Beitrag zum Generatoranschlusskasten.

Leistungsoptimierer oder Mikrowechselrichter: Was lohnt sich?

Leistungsoptimierer und Mikrowechselrichter lohnen sich vor allem bei wiederkehrender, ungleichmäßiger Teilverschattung, die sich durch String-Layout allein nicht lösen lässt. Beide Technologien senken den verschattungsbedingten Ertragsverlust gegenüber klassischen String-Wechselrichtern um bis zu 25 % (photovoltaik.info, 2025).

Der Unterschied liegt im Wirkprinzip. Leistungsoptimierer sitzen unter jedem Modul und passen dessen Spannung individuell an, bevor der Strom zum zentralen Wechselrichter läuft. Die Umwandlung in Wechselstrom bleibt dabei zentral. Mikrowechselrichter wandeln den Strom direkt am Modul in Wechselstrom um. Jedes Modul arbeitet damit komplett unabhängig von den anderen.

Für die Effizienz gilt: Mikrowechselrichter erreichen 95 bis 97 % Wirkungsgrad, hochwertige String-Wechselrichter kommen auf bis zu 98 % (photovoltaik.info, 2025). Markenoptimierer wie SolarEdge erreichen in Kombination mit dem passenden Wechselrichter bis zu 99,5 % Systemwirkungsgrad, bei 25 Jahren Garantie auf die Optimierer selbst.

Für die Wartung macht der Unterschied ebenfalls etwas aus. Ein Mikrowechselrichter-Tausch bedeutet meist eine kurze Begehung des betroffenen Moduls, unabhängig vom Rest der Anlage. Fällt dagegen der zentrale String-Wechselrichter aus, steht die gesamte betroffene Anlage still, bis er ersetzt ist – ein Argument, das bei gewerblichen Kunden mit hohem Eigenverbrauchsanteil zusätzlich zählt.

Was kosten die Lösungen, und wann amortisieren sie sich?

Leistungsoptimierer kosten 50 bis 80 € pro Modul, Mikrowechselrichter 100 bis 250 € pro Modul (photovoltaik.info, 2025). Bei einer 10-kWp-Anlage mit rund 20 Modulen bedeutet das zusätzliche Kosten von 1.000 bis 1.600 € für Optimierer. Für Mikrowechselrichter liegen die Mehrkosten bei 2.000 bis 5.000 €, jeweils zusätzlich zum String-Wechselrichter.

Ob sich das rechnet, hängt stark vom Verschattungsgrad ab. Bei leichter, fester Verschattung liegt der realistische Mehrertrag bei rund 5 %. Das amortisiert sich bei typischen Verbrauchswerten erst nach etwa zehn Jahren. Bei ausgeprägter, wandernder Verschattung steigt der Mehrertrag auf bis zu 15 %. Die Investition zahlt sich dann schon nach rund drei Jahren aus (eigene Berechnung nach reduco.ai, 2026).

Als Faustregel gilt: Erst ab etwa 10 bis 15 % dauerhafter Verschattungsfläche wird die Investition in Modulelektronik wirtschaftlich klar attraktiv. Darunter reichen meist Halbzellenmodule und ein durchdachtes String-Layout, um den Ertragsverlust in einem vertretbaren Rahmen zu halten.

Die folgende Übersicht ordnet die vier Maßnahmen nach Zusatzkosten und typischem Einsatzfall:

Für die meisten Wohn- und kleineren Gewerbedächer reichen die ersten drei Maßnahmen aus, ohne dass zusätzliche Elektronik nötig wird. Erst wenn die Verschattung sich über den Tag stark verschiebt oder mehrere Dachbereiche gleichzeitig betrifft, rechtfertigt das den Aufpreis für Optimierer oder Mikrowechselrichter.

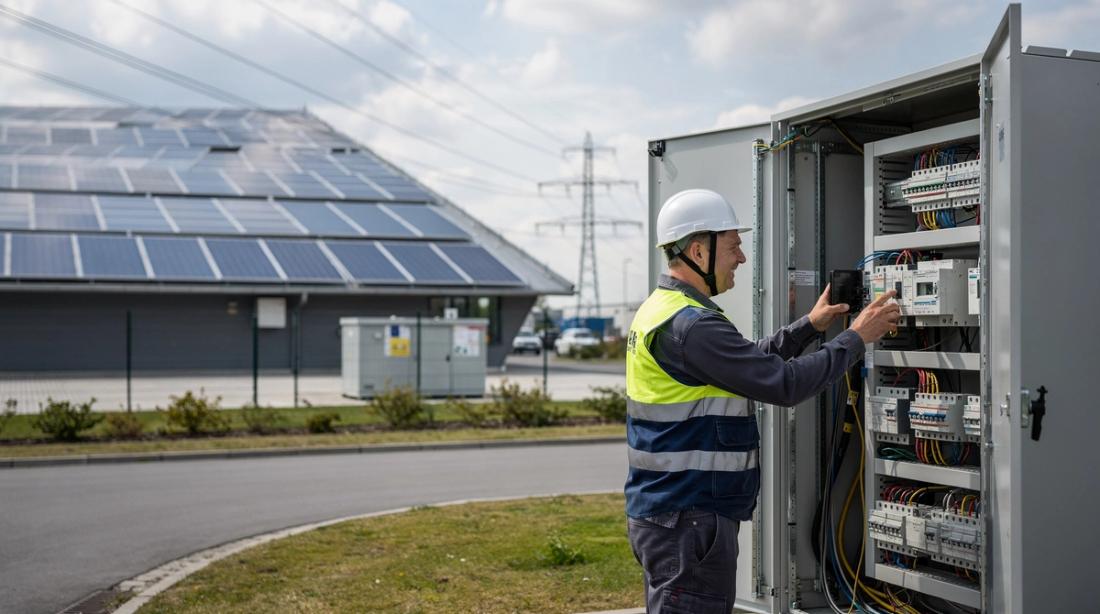

Welche Rolle spielt Verschattung bei gewerblichen Dächern?

Bei gewerblichen Flachdächern entscheidet Verschattung oft direkt über die Wirtschaftlichkeit des gesamten Projekts, weil hier viel mehr Module vom selben Schattenwurf betroffen sein können. Ein einzelner Lüftungsschacht oder eine Klimaanlagen-Außeneinheit auf dem Dach wirft schnell Schatten auf mehrere Modulreihen gleichzeitig, nicht nur auf ein einzelnes Modul wie beim Einfamilienhaus.

Deshalb lohnt sich bei größeren Gewerbeprojekten eine systematische Bestandsaufnahme aller Dachaufbauten, bevor die Modulplanung beginnt: Lüftungsrohre, Notausstiege, Blitzschutzanlagen und bestehende Technikgebäude. Jede dieser Strukturen verschiebt ihren Schatten mit der Jahreszeit anders und verdient eine eigene Zeile in der Verschattungsanalyse. Blitzschutzanlagen berühren dabei oft auch die Erdung der Unterkonstruktion – wie du Potentialausgleich und Blitzschutz sauber zusammen planst, beschreibt unser Beitrag zur PV-Anlagen-Erdung.

Gerade bei Anlagen mit hohem Direktverbrauch lohnt sich eine ehrliche Wirtschaftlichkeitsrechnung zwischen Modulelektronik und einfacher String-Trennung. Bei mehreren hundert Modulen kann der Aufpreis für flächendeckende Optimierer schnell fünfstellig werden, während eine kluge String-Aufteilung oft einen Großteil des Ertragsverlusts ohne Zusatzkosten auffängt.

Die häufigsten Fehler bei der Verschattungsplanung

Der häufigste Fehler ist eine Begehung nur im Sommer, bei hohem Sonnenstand und belaubten Bäumen. Ein Schattenwurf im Winter bei tiefstehender Sonne sieht oft völlig anders aus. Solarteure, die das übersehen, kalkulieren den Jahresertrag regelmäßig zu optimistisch.

Ein zweiter Fehler betrifft die Verkabelung. Module mit unterschiedlichem Verschattungsverhalten landen im selben Strang, weil die Verkabelung dem kürzesten Weg folgt statt der tatsächlichen Sonneneinstrahlung. Das drückt den Ertrag des gesamten Strangs auf das Niveau des am stärksten verschatteten Moduls.

Ein dritter Fehler ist, Modulelektronik pauschal für jedes Projekt einzuplanen, ohne die Wirtschaftlichkeit zu prüfen. Bei kaum verschatteten Dächern zahlt sich die zusätzliche Investition oft nie aus. Hier lohnt sich der ehrliche Blick auf die Zahlen mehr als der reflexartige Griff zur Premium-Lösung.

Häufig gestellte Fragen zur Photovoltaik-Verschattung

Wie wirkt sich Verschattung auf den Ertrag aus, und wie plane ich sie ein?

Verschattung wirkt überproportional stark: Schon 1 % verschattete Modulfläche kann den Ertrag dieses Moduls um bis zu 40 % senken. Plane sie ein, indem du Schattenquellen zu verschiedenen Tages- und Jahreszeiten erfasst und Module mit ähnlichem Schattenverhalten im selben Strang zusammenfasst (photovoltaik.info, 2025).

Wie helfen Bypass-Dioden bei Teilverschattung?

Bypass-Dioden überbrücken den verschatteten Zellabschnitt eines Moduls, statt die Zellen zu überhitzen. Sie verhindern Hotspot-Schäden, kosten aber die Leistung des überbrückten Drittels. Bei Halbzellenmodulen bleibt durch die geteilte Verschaltung mehr als 50 % der Modulleistung erhalten (energie-experten.org, 2024).

Lohnen sich Leistungsoptimierer bei jedem verschatteten Dach?

Nein. Bei leichter, fester Verschattung amortisiert sich die Investition oft erst nach rund zehn Jahren. Wirtschaftlich klar attraktiv wird sie meist erst ab etwa 10 bis 15 % dauerhafter Verschattungsfläche. Darunter reichen häufig Halbzellenmodule und ein angepasstes String-Layout (reduco.ai, 2026).

Was ist der Unterschied zwischen Leistungsoptimierern und Mikrowechselrichtern?

Leistungsoptimierer passen die Spannung jedes Moduls individuell an, bevor ein zentraler Wechselrichter den Strom umwandelt. Mikrowechselrichter wandeln den Strom direkt am Modul um, wodurch jedes Modul unabhängig arbeitet. Beide senken verschattungsbedingte Verluste gegenüber String-Wechselrichtern um bis zu 25 % (photovoltaik.info, 2025).

Stimmt es, dass 10 % Verschattung den Ertrag halbiert?

Nein, feste Prozentregeln wie diese lassen sich fachlich nicht seriös belegen. Die tatsächliche Auswirkung hängt von Schattenposition, Modulaufbau und Verschaltung ab. Eine projektspezifische Analyse ersetzt jede Pauschalregel (reduco.ai, 2026).

Fazit: Verschattung gehört in die Planung, nicht ins Kleingedruckte

Verschattung kostet Ertrag unverhältnismäßig stark, lässt sich aber mit der richtigen Planung gut eingrenzen. Eine gründliche Verschattungsanalyse zu verschiedenen Jahreszeiten, ein durchdachtes String-Layout und die passende Modulwahl lösen die meisten Fälle, ohne dass zusätzliche Elektronik nötig wird.

Erst bei ausgeprägter, wechselnder Verschattung lohnt sich der Griff zu Leistungsoptimierern oder Mikrowechselrichtern wirklich. Wer die Wirtschaftlichkeit ehrlich vorrechnet, statt pauschal draufzusatteln, liefert seinen Kunden ein belastbares Angebot statt einer Enttäuschung im ersten Ertragsbericht.
