Au 30 juin 2026, le parc solaire français atteint 34,0 GW, dont 3,0 GW raccordés sur le seul premier semestre (SDES, 2026). Chacune de ces installations a démarré par un plan de calepinage. Beaucoup l'ont fait avec des règles trouvées en ligne qui n'existent dans aucun texte.
Le calepinage n'est pas un exercice esthétique. Il détermine la tenue au vent, la charge sur la charpente, l'accès à la maintenance et la conformité de votre dossier Consuel. Un recul mal placé, et c'est l'assurance décennale qui se retrouve exposée.
Ce guide reprend les règles telles qu'elles figurent dans les Avis Techniques en vigueur, le guide CSTB et les guides de filière. Il signale aussi, ce qui est plus rare, les chiffres qui circulent sans base normative.
L'essentiel en bref
- La surface d'un champ photovoltaïque d'un seul tenant en toiture-terrasse est limitée à 300 m² et 30 m de longueur (CSTB, 2024).
- Le recul de rive en surimposition est géométrique : 1/10e de la hauteur du bâtiment, sans dépasser 1/10e de sa largeur.
- Ce sont les Avis Techniques du procédé qui fixent les reculs contractuels, pas une règle générique en centimètres.
- L'étanchéité à l'eau représente 67 % des désordres décennaux sur la période 2023-2025 (AQC, 2026).
- Depuis la réforme S21 du 1er juin 2026, le surplus est racheté à 1,1 c€/kWh : le calepinage bascule vers l'autoconsommation.
Qu'est-ce que le calepinage photovoltaïque ?
Le calepinage est le plan d'implantation des modules sur la toiture. Il fixe le nombre, l'orientation portrait ou paysage, la position de chaque rangée, les reculs périphériques et le regroupement en chaînes. C'est la première pièce technique du dossier, avant le schéma unifilaire et avant la déclaration préalable.
Il répond à quatre contraintes simultanées, et c'est ce qui le rend difficile. La production veut un maximum de modules bien orientés. La structure limite la charge et impose des zones de rive. L'étanchéité interdit certaines positions. L'électricité impose que les modules d'une même chaîne partagent orientation et inclinaison.
Un calepinage réussi n'est pas celui qui remplit la toiture. C'est celui qui tient les quatre contraintes sans qu'aucune ne devienne un point faible.
Calepinage, dimensionnement, étude de faisabilité : quelle différence ?
Le dimensionnement fixe la puissance cible à partir des besoins. Le calepinage vérifie que cette puissance tient physiquement sur le toit, et où. Les deux étapes s'ajustent l'une à l'autre : il est courant de revoir la puissance à la baisse une fois les reculs tracés. Notre guide de dimensionnement détaille cette étape en amont.
Pourquoi le calepinage décide-t-il de la sinistralité du chantier ?
Dans l'observatoire AQC 2026, l'étanchéité à l'eau concentre 67 % des désordres décennaux sur la période 2023-2025, contre 61 % l'année précédente (AQC, 2026). En maison individuelle, la couverture en petits éléments est le premier poste de sinistralité, à 9,6 %.
Ces chiffres ne portent pas uniquement sur le photovoltaïque. Mais ils désignent exactement la zone où le calepinage se joue : les points de fixation traversant la couverture, les rives, les noues.
Le constat n'est pas nouveau : il est documenté. Dès 2017, la Commission Prévention Produits de l'AQC a mis le photovoltaïque intégré en toiture en observation. Elle identifiait deux familles de désordres : défauts d'étanchéité et dysfonctionnements électriques (Batiactu, 2017). La recommandation de l'époque, revenir à la surimposition, structure encore le marché aujourd'hui.
Quelles règles de recul s'appliquent réellement ?
La règle la plus mal comprise du métier est celle de la zone de rive. Elle n'est pas exprimée en centimètres. En surimposition sur toiture inclinée, les modules s'implantent en partie courante. Depuis la rive, il faut laisser libre une profondeur égale au 1/10e de la hauteur du bâtiment (h/10), sans dépasser le 1/10e de sa largeur (b/10) (AQC / Pro'Réno, 2020). Cette règle découle de la NF EN 1991-1-4 sur les actions du vent.
Conséquence directe : deux bâtiments de même toiture mais de hauteurs différentes n'ont pas la même zone de rive. Un chiffre fixe de 30 cm ou de 1 m, comme on en lit partout, ne peut pas être correct dans les deux cas.
Sur toiture inclinée, les Avis Techniques imposent par ailleurs de conserver au moins un rang d'éléments de couverture au faîtage et en rives latérales.
Les valeurs contractuelles viennent de l'Avis Technique
En toiture-terrasse, c'est l'Avis Technique du procédé posé qui fait foi. L'ATec 21/21-75_V5, valide jusqu'en 2029, impose 1 m minimum en périphérie de toiture et 0,50 m autour des équipements et pénétrations. Il exige aussi 50 cm de part et d'autre du fil d'eau en noue, et 25 cm de part et d'autre des ruptures de pente (CSTB, 2024).
Le guide GMPV-FFB fixe de son côté un plancher de 0,50 m en périphérie de toiture et 1 m autour des climatiseurs. Il éloigne aussi les zones techniques d'au moins 2 m des zones photovoltaïques. Les deux ne se contredisent pas : le guide de filière donne un minimum, l'Avis Technique donne la règle opposable du procédé que vous posez.
| Zone | Recul ATec 21/21-75_V5 | Guide GMPV-FFB |
| Périphérie de toiture | 1 m minimum | 0,50 m minimum |
| Équipements, pénétrations | 0,50 m minimum | 1 m (climatiseurs) |
| Fil d'eau en noue | 50 cm de part et d'autre | non précisé |
| Rupture de pente | 25 cm de part et d'autre | non précisé |
La limite de 300 m²
La surface maximale de chaque champ photovoltaïque d'un seul tenant ne doit pas dépasser 300 m², et sa longueur ne doit pas dépasser 30 m (CSTB, 2024). La règle est confirmée par l'ATec 21/21-75_V5 et par les guides régionaux. Sur une grande toiture industrielle, elle impose de fractionner le champ, avec des allées de séparation. Presque aucun contenu grand public ne la mentionne.
Dernier garde-fou souvent oublié : les trois Avis Techniques consultés excluent de leur domaine d'emploi le climat de montagne au-delà de 900 m d'altitude.
Comment déterminer l'espacement entre rangées sur toiture-terrasse ?
Ici, une mise en garde s'impose. Aucune source normative française de premier rang ne publie de formule d'espacement inter-rangées. Ni le guide GMPV-FFB toiture-terrasse, ni les Avis Techniques consultés ne donnent de valeur. Les chiffres qui circulent, du type 2,8 m d'entraxe pour un angle solaire de 18°, proviennent de pages commerciales non sourcées.
Ce qui est vérifiable, ce sont les paramètres du raisonnement géométrique. L'espacement nécessaire dépend de la longueur du module, de l'angle d'inclinaison retenu et de la hauteur solaire de référence choisie pour le site. Plus l'inclinaison monte, plus l'ombre portée s'allonge et plus l'entraxe grandit, ce qui réduit le nombre de rangées.
Le vrai arbitrage est économique. Une inclinaison forte maximise la production par module mais réduit le nombre de modules installables. Une inclinaison faible densifie le champ et réduit le lestage nécessaire, au prix du rendement unitaire. Sur un système lesté, le domaine d'emploi est d'ailleurs très étroit : 3 à 10 % de pente pour l'ATec 21/21-75_V5.
Les distances entre ouvrages supports lestés sont en revanche chiffrées par le GMPV-FFB. Comptez 0,25 m minimum sous 0,40 m de longueur, 0,50 m entre 0,40 et 1,20 m, et 1,00 m au-delà.
Quelles contraintes électriques pèsent sur votre calepinage ?
Le guide UTE C 15-712-1, dans son édition de juillet 2013, encadre la conception des installations photovoltaïques raccordées au réseau (AFNOR, 2013). Il fixe une règle qui remonte directement dans le plan d'implantation : les modules constituant un même champ doivent présenter des caractéristiques électriques identiques.
Dans les faits, cela interdit de mélanger dans une même chaîne des modules posés à des orientations ou des inclinaisons différentes. Sur une toiture à quatre pans, votre calepinage doit donc se penser par pan, puis par chaîne, puis par entrée MPPT.
La tension de circuit ouvert borne ensuite le nombre de modules par chaîne. Le dimensionnement se fait avec un facteur de correction en température : k = 1,14 pour une température ambiante minimale comprise entre -10 et -6 °C. Une chaîne de 12 modules à 64,2 V donne 770,4 V en conditions STC. Corrigée, elle atteint 878 V, pour un plafond pratique de 1 000 V.
Deux autres points structurent le plan. Au-delà de deux chaînes en parallèle, chaque chaîne doit être protégée par fusible ou disjoncteur. Le cheminement des câbles DC, dimensionné selon la NF C 15-100, fixe ensuite la position du coffret. Allonger une liaison pour gagner un module est rarement rentable.
Calepinage pas à pas : la méthode en 6 étapes

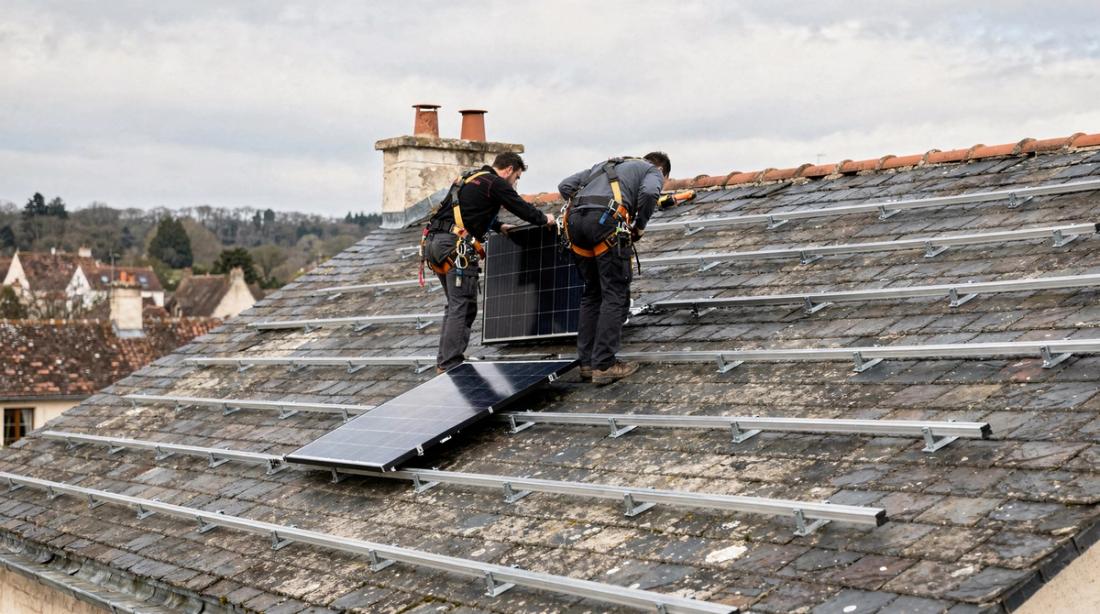

Étape 1. Relever la toiture avec ses émergences. Dimensions réelles, pente, orientation, cheminées, VMC, châssis, noues, ruptures de pente. Un relevé par photogrammétrie évite les reprises liées aux cotes approximatives.
Étape 2. Tracer les zones interdites avant de placer le premier module. Zone de rive calculée en h/10 et b/10. Reculs de l'Avis Technique du procédé retenu, dégagements autour des équipements. C'est l'inverse de la démarche intuitive, et c'est ce qui évite les reprises.
Étape 3. Choisir le module et vérifier le domaine d'emploi. Les Avis Techniques déclarent des enveloppes dimensionnelles précises. Pour l'ATec 21/21-75_V5 : 1 585 à 1 850 mm de longueur, 950 à 1 150 mm de largeur, 10,3 à 12,9 kg/m² de masse surfacique. Si votre référence sort de cette enveloppe, l'Avis Technique ne couvre plus la pose.
Étape 4. Implanter les rangées. Orientation portrait ou paysage selon la géométrie du pan et la longueur de rail disponible. Sur toiture-terrasse, fractionner dès que le champ approche 300 m² ou 30 m.
Étape 5. Constituer les chaînes. Un pan, une orientation, une inclinaison par chaîne. Vérifier la tension à froid et le nombre de chaînes en parallèle par entrée MPPT.
Étape 6. Vérifier la charge et documenter. Contrôlez la compatibilité avec les charges déclarées dans l’Avis Technique. Elles s'expriment en pascals de vent et de neige, pas en kilos par mètre carré. Aucune source sérieuse ne publie de « limite générique en kg/m² » : c'est un calcul de structure, propre au bâtiment.
Que change la réforme S21 pour votre calepinage ?
L'arrêté du 1er juin 2026 instaure un tarif d'achat unique de 1,1 c€/kWh sous 100 kWc. Il s'applique aux demandes complètes de raccordement déposées à compter du 5 juin 2026 (photovoltaique.info, 2026). La prime à l'investissement est supprimée.
La conséquence sur le calepinage est directe. Tant que le surplus était correctement valorisé, remplir la toiture avait un sens économique. À 1,1 c€/kWh, chaque kWh exporté ne rapporte presque plus rien. L'objectif devient de caler la courbe de production sur la courbe de charge du client.
En pratique, cela déplace trois arbitrages. Une répartition est-ouest élargit le plateau de production matin et soir, souvent plus utile qu'un pic de midi plein sud. Un champ plus petit mais mieux synchronisé peut battre un champ maximal en rentabilité. Et le stockage entre dans l'équation dès la phase de calepinage, puisqu'il conditionne la puissance réellement absorbable.
À cela s'ajoute la TVA à 5,5 % sous 9 kWc en logement, en vigueur depuis le 1er octobre 2025. Trois conditions cumulatives s'appliquent : bilan carbone des modules sous 530 kgCO₂eq/kWc, argent des cellules sous 14 mg/W, et présence d'un système gestionnaire d'énergie (FFB, 2025). Le seuil carbone est contesté par la filière. Selon Eco Green Energy, cité par pv magazine France, 99 % des fabricants ne pourraient pas le respecter dans le délai imposé (pv magazine France, 2025). Le choix du module devient donc une contrainte fiscale, en amont du calepinage.
Les erreurs de calepinage les plus coûteuses
1. Appliquer un recul en centimètres au lieu de la règle h/10. C'est l'erreur la plus répandue, et elle vient directement des contenus grand public. Sur un bâtiment haut, un recul de 30 cm place des modules en pleine zone de survitesse.
2. Citer le NF DTU 65.12 comme référence photovoltaïque. Ce DTU vise les installations solaires thermiques à capteurs vitrés, pas le photovoltaïque (Batirama, 2012). L'erreur circule dans de nombreux documents techniques.
3. Oublier le fractionnement au-delà de 300 m². Sur les toitures industrielles, c'est un motif de non-conformité qui ne se rattrape pas après la pose.
4. Mélanger des orientations dans une même chaîne. Le défaut d'appairage plombe le MPPT sur toute la chaîne, pas seulement sur les modules mal orientés.
5. Choisir un module hors enveloppe de l'Avis Technique. Une référence 5 mm trop longue sort le montage du domaine couvert. En cas de sinistre, la question sera posée.
Questions fréquentes
Quelle distance faut-il laisser entre les panneaux et le bord de la toiture ?
Il n'existe pas de valeur universelle. En surimposition sur toiture inclinée, la zone de rive vaut 1/10e de la hauteur du bâtiment sans dépasser 1/10e de sa largeur (AQC / Pro'Réno, 2020). En toiture-terrasse, c'est l'Avis Technique du procédé qui s'applique, soit 1 m en périphérie pour l'ATec 21/21-75_V5.
Quel poids une toiture peut-elle supporter ?
La question ne se traite pas en kilos par mètre carré génériques. Les Avis Techniques déclarent des charges admissibles en pascals de vent et de neige. Un système lesté tient par exemple 680 à 1 636 Pa en neige. La vérification relève d'un calcul de structure propre au bâtiment, pas d'une constante.
Qui doit réaliser le calepinage ?
L'installateur, dans le cadre de l'étude technique, en s'appuyant sur l'Avis Technique du procédé et sur les données de charge du bâtiment. Pour les bâtiments existants dont la charpente est incertaine, une vérification par un bureau d'études structure est la voie prudente.
Faut-il déposer une déclaration préalable pour l'implantation retenue ?
Dans la très grande majorité des cas en surimposition sur bâtiment existant, oui. Le plan de calepinage est une pièce du dossier. Notre guide de la déclaration préalable détaille les pièces attendues et les motifs de refus les plus fréquents.
Le calepinage change-t-il pour les modules bifaciaux ?
Oui, sur deux points : la hauteur au-dessus du plan de pose conditionne le gain arrière, et l'espacement inter-rangées joue sur l'albédo capté. Notre guide des modules bifaciaux traite ces paramètres en détail.
Et après ?
Le calepinage est l'endroit où la production, la structure, l'étanchéité et l'électricité se rencontrent. En 2026, le surplus est racheté à 1,1 c€/kWh. La question n'est plus « combien de modules entrent sur ce toit » mais « quelle implantation colle à la consommation du client ».
Pour la suite du dossier technique, voir notre guide du schéma électrique photovoltaïque et notre guide de planification d'installation solaire. Sur l'aval administratif, le contrôle Consuel reprend les pièces à fournir.
