Fixation des panneaux solaires sur tuile canal 2026

L'essentiel en bref

• Le calepinage se cale sur le recouvrement de la couverture.
• Le NF DTU 40.22 fixe la pente minimale entre 24 et 35 % selon la zone et l'exposition du site.
• L'inclinaison minimale du fabricant est une non-conformité majeure à l'audit QualiPV.
• Plus de la moitié des sinistres expertisés par l'AQC concernaient des toitures sans écran sous toiture.
• Montez avant de chiffrer.

Pourquoi la tuile canal change-t-elle la donne ?

Parce que son étanchéité repose sur un emboîtement libre, et non mécanique. L'AQC a analysé 195 rapports d'expertise portant sur des installations posées entre 2008 et 2012 : 114 cas, soit 58,5 %, relevaient d'un défaut d'étanchéité (AQC, 2013). Sur canal, ce risque se concentre.

Une tuile mécanique s'emboîte par des nervures qui la positionnent. Une tuile canal, non. Elle se pose en deux couches, courants dessous et couverts dessus, et c'est le simple recouvrement qui fait l'étanchéité.

Déplacez une tuile de quelques centimètres, et vous avez ouvert un chemin d'eau. C'est exactement ce que décrit l'AQC pour ce type de couverture : un « mauvais calepinage entraînant un défaut de recouvrement ».

Notre guide de la fixation des panneaux solaires couvre les familles de procédés. Cet article traite la seule exécution sur canal, qui n'obéit pas aux mêmes gestes que la fixation sur tuile mécanique.

Quelle pente impose réellement le NF DTU 40.22 ?

Entre 24 et 35 %, selon la zone climatique et l'exposition du site. Pour les couvertures en tuiles canal de terre cuite, le NF DTU 40.22 croise trois zones et trois situations, du site protégé au site exposé (Terreal, guide de pose). Aucune autre couverture française ne descend aussi bas.

Cette plage compte parce que les procédés photovoltaïques déclarent eux aussi une pente minimale dans leur Avis Technique. Sur une canal à 24 %, vous êtes au plancher de la couverture et souvent sous le plancher du procédé.

Chaque cellule donne la pente minimale puis le recouvrement associé. Lisez la ligne correspondant au chantier, pas une valeur moyenne : entre une zone 1 protégée et une zone 3 exposée, l'écart atteint 11 points de pente.

Au-delà de 60 % de pente, le guide renvoie à des dispositions particulières de fixation. Ce cas reste rare sur canal, mais il existe en pignon de bastide.

Pourquoi le recouvrement décide-t-il du calepinage ?

Parce qu'il varie de 14 à 17 cm selon la même grille, et qu'il n'est pas ajustable à volonté. Ce recouvrement correspond au décalage entre deux rangs successifs (Terreal, guide de pose). Réduisez-le pour faire passer une patte, et l'étanchéité de la zone disparaît.

Sur une couverture mécanique, le pureau est imposé par l'emboîtement et l'installateur ne peut pas le modifier. Sur canal, il le peut. C'est précisément pour cela que l'erreur se produit.

En pratique, l'ordre des opérations s'inverse. Vous relevez d'abord le recouvrement réel de la couverture, vous en déduisez les lignes d'appui disponibles, et vous construisez ensuite le calepinage des modules.

Notre méthode générale de calepinage photovoltaïque part de la géométrie du champ. Sur canal, la couverture passe devant, comme elle passe devant sur ardoise.

Pose traditionnelle ou pose mécanique : comment reconnaître le support ?

En déposant trois tuiles en partie courante, avant de chiffrer. Deux poses coexistent : sur liteaux, avec un entraxe de 25 à 40 cm, et sur support continu en voliges ou panneaux (Terreal, guide de pose). Chacune appelle des appuis différents.

En pose mécanique sur liteaux, les courants à talon s'accrochent au liteau et se clouent à raison d'une tuile sur cinq, selon la région et l'exposition. Côté couverts, crochets en S et crochets longs alternent.

En pose traditionnelle, le mortier bâtard solidarise les tuiles entre elles, en rive, en égout, au faîtage et autour des pénétrations. Il n'existe alors aucun liteaunage continu sur lequel venir chercher un appui.

Cette différence décide du devis. Un crochet standard suppose un liteau ou un chevron accessible ; une couverture scellée impose un appui dédié, et parfois une reprise locale du support.

Les trois vérifications à faire en toiture, avant le devis

• Repérer le support : liteaux, voligeage ou mortier.
• Mesurer l'entraxe réel des liteaux, qui s'écarte souvent de la valeur théorique sur les couvertures anciennes.
• Contrôler la présence, l'état et le recouvrement d'un éventuel écran sous toiture, puis photographier chaque point relevé pour le dossier de chantier et pour l'assureur.

Ce que l'absence d'écran sous toiture change

Elle supprime la seconde barrière, celle qui pardonne les petits défauts. Dans l'échantillon de l'AQC, « dans plus de la moitié des installations, il n'y avait pas d'écran sous toiture ». Sur les 114 désordres d'étanchéité relevés, 88 tenaient à une mauvaise mise en œuvre (AQC, 2013).

Dans le Midi, les couvertures anciennes en canal sont très souvent dans ce cas. Ces toitures reposent sur un voligeage, parfois sur un lattis, sans aucun film intermédiaire.

Sur une telle toiture, toute infiltration arrive directement dans le volume habitable ou sur l'isolant. Entre le défaut et la réclamation, le délai se compte en semaines, pas en années.

L'AQC chiffre la reprise d'un désordre d'étanchéité à 8 200 € en moyenne, contre 6 400 € pour une remise en conformité électrique. Notre article sur l'assurance décennale photovoltaïque détaille qui porte ce coût.

Comment fixer sans charger le courant ni le couvert ?

En reportant la charge sur la charpente, jamais sur la terre cuite. L'audit QualiPV classe en non-conformité majeure le fait que les modules ne soient pas fixés sur une structure porteuse, chevron ou équivalent (Qualit'EnR, FR-AUD-19 rév. 01, juin 2016).

Une tuile canal n'a ni talon normalisé ni plage de contact plane. Elle casse en flexion, et elle casse d'autant plus facilement qu'elle a vieilli au gel.

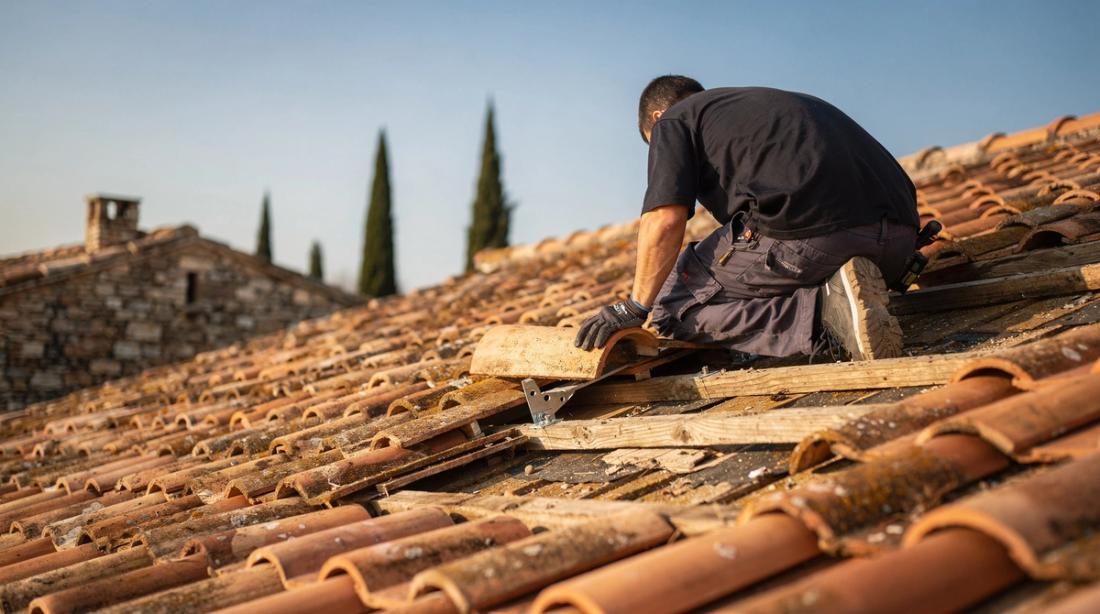

L'appui doit donc traverser le plan de couverture et se visser dans le chevron, en passant entre deux courants. Le couvert se repose ensuite par-dessus, sans contact avec la pièce métallique.

Cette même fiche classe également en majeure l'emploi de pattes de fixation et d'accessoires adaptés à la toiture et au support. Sur canal, un modèle générique « tuile » ne satisfait pas ce critère.

Quel appui choisir selon le support ?

Celui que l'Avis Technique du procédé admet pour une couverture en tuiles canal, et pour le support réellement présent. L'AQC relève parmi les causes de fuite des fixations inadaptées, un couple de serrage mal maîtrisé et des vis surdimensionnées perçant la membrane (AQC, 2013).

Trois familles se rencontrent sur ce type de toiture. D'abord le crochet à platine, qui se visse au chevron et ressort entre deux courants. Ensuite la plaque de support, qui remplace un ou plusieurs courants sur la ligne d'appui. Et le crochet réglable, qui absorbe un entraxe irrégulier.

Sur canal, la plaque de support a un avantage décisif : elle rétablit un plan d'écoulement continu là où la tuile a été retirée. Son inconvénient est qu'elle fige la position de la ligne d'appui.

Nous ne nommons aucun Avis Technique dans cet article, pour la raison exposée plus bas. Vérifiez la référence et la date de validité du vôtre avant chaque chantier, comme sur bac acier.

Comment reposer les tuiles après passage des fixations ?

En restituant le recouvrement d'origine, tuile par tuile. Côté support, chaque liteau se fixe sur au moins trois appuis, par clou, agrafe ou vis, à chaque intersection avec un chevron (Terreal, guide de pose). Une reprise de liteaunage respecte cette règle.

Rive, égout, faîtage et pourtour de pénétration se refixent systématiquement. Ce sont ces tuiles-là qui tiennent l'ensemble en cas de vent fort.

Un couvert recoupé pour laisser passer un appui ne se recale jamais correctement. Prévoyez des tuiles de remplacement au même modèle avant de monter, car les dimensions de canal varient d'un fabricant et d'une époque à l'autre.

Reprenez enfin les points singuliers dans l'ordre : bas de champ, puis latéraux, puis haut de champ. L'audit QualiPV traite chacun de ces trois postes comme une non-conformité majeure distincte.

Que contrôle réellement l'audit QualiPV ?

Six points d'étanchéité, tous classés majeurs, et un point de pente que presque personne n'anticipe. La fiche FR-AUD-19 classe en non-conformité majeure le « respect de l'inclinaison minimum préconisée par le fabricant » (Qualit'EnR, rév. 01, juin 2016). Sur canal, ce critère mord.

Ces six postes sont l'entre-modules, les abergements, le bas de champ, le haut de champ, les pénétrations en toiture et les pattes de fixation. Chacun suffit seul à faire basculer un audit.

Sont également majeurs le dimensionnement du châssis support et sa fixation sur structure porteuse. L'auditeur regarde donc le point d'ancrage, pas seulement le rendu visuel depuis le sol.

Notre article sur les modules QualiPV décrit le rythme des audits et l'échelle des non-conformités.

Ventilation et lame d'air : le classement inverse

L'audit traite la ventilation avec indulgence, l'argent non. Côté grille, la ventilation des modules selon les prescriptions du fabricant n'est qu'une non-conformité mineure, et l'espace entre module et toiture une simple observation (Qualit'EnR, rév. 01, juin 2016).

Or l'AQC évalue entre 5 et 10 % la perte de production annuelle imputable à une ventilation insuffisante des modules en toiture (AQC, décembre 2024). Sur vingt-cinq ans, l'écart dépasse largement le coût d'une rehausse.

Ici, la canal offre un avantage réel. Son relief crée naturellement une lame d'air sous le plan des modules, à condition que les appuis ne viennent pas l'obstruer.

L'ombrage partiel produit le même type de perte différée, par vieillissement prématuré des diodes by-pass. Notre méthode de relevé du masque solaire traite ce point séparément.

Quelles erreurs reviennent le plus souvent en expertise ?

Toujours les mêmes depuis quinze ans, et toutes évitables. L'étude de l'AQC sur les dysfonctionnements électriques porte sur 32 rapports d'expertise. Trois quarts des sinistres concernaient le marché résidentiel, et 70 % des cas des installations de moins de 3 kWc (AQC, décembre 2024).

C'est exactement le segment de la maison individuelle en canal. Au premier trimestre 2026, le parc français atteignait 33,0 GW pour 1,5 GW raccordés sur le trimestre, et la petite puissance domine toujours le nombre de raccordements (SDES, mai 2026).

Les cinq erreurs les plus coûteuses sur canal

• Réduire le recouvrement pour aligner une ligne d'appui.
• Charger la tuile au lieu du chevron.
• Employer une vis trop longue, qui perce l'écran sous toiture lorsqu'il existe, ou serrer au-delà du couple prescrit.
• Ne pas refixer les tuiles de rive et d'égout après dépose, alors que ce sont elles qui résistent au vent.
• Chiffrer sans être monté, puis découvrir une couverture scellée au mortier le jour de la pose.

Vent et exposition en zone méridionale

Couverture du Midi, la canal subit les régimes de vent les plus sévères. C'est aussi la raison pour laquelle le NF DTU 40.22 fait varier la pente minimale avec l'exposition du site, et non seulement avec la zone (Terreal, guide de pose).

Un site exposé en zone 3 impose 35 % de pente et 17 cm de recouvrement, contre 24 % et 14 cm en zone 1 protégée. Le surcoût de pose suit la même pente.

Ajoutez la contrainte patrimoniale. Beaucoup de centres anciens méridionaux relèvent d'un périmètre d'architecte des Bâtiments de France, que traite notre article sur les zones patrimoniales et l'ABF.

Enfin, l'état du support se vérifie avant toute promesse commerciale. Notre guide des types de toiture compatibles liste les critères d'aptitude.

Ce que nous ne publions pas, et pourquoi

Nous ne reproduisons pas le texte du NF DTU 40.22, qui est payant chez l'éditeur. Nos valeurs de pente et de recouvrement proviennent d'un guide de pose de fabricant qui les reprend, et nous le signalons à chaque citation.

Nous ne nommons aucun Avis Technique pour la tuile canal. Impossible de le vérifier : le site d'évaluation du CSTB n'est pas accessible aux requêtes automatisées, et citer une référence expirée serait exactement l'erreur contre laquelle cet article met en garde.

Nous ne donnons pas de taux de casse à la dépose. Aucune source de premier ou de second rang n'en publie pour la canal, et une estimation inventée n'aiderait personne à chiffrer.

Notons enfin que l'étude de pathologies de l'AQC date de 2013 et porte sur des installations de 2008 à 2012. Ses mécanismes restent d'actualité, ses volumes non. Nous la citons pour les mécanismes, pas pour la fréquence.

Questions fréquentes sur la fixation sur tuile canal

Peut-on poser des panneaux sur une couverture canal scellée au mortier ?

Oui, mais pas avec un crochet standard. Sans liteaunage continu, l'appui doit se visser au chevron et traverser le plan de couverture, ou prendre la forme d'une plaque de support remplaçant les courants. Une reprise locale du scellement est à prévoir au devis.

Quelle pente minimale retenir sur une toiture en tuile canal ?

Celle de la ligne correspondant à la zone et à l'exposition du chantier, entre 24 et 35 % selon le NF DTU 40.22. Vérifiez ensuite que cette valeur reste au-dessus de la pente minimale déclarée par le procédé dans son Avis Technique.

La tuile canal impose-t-elle un écran sous toiture ?

Très souvent, la couverture ancienne en est dépourvue. L'AQC relevait l'absence d'écran dans plus de la moitié des installations sinistrées de son échantillon. Son absence ne bloque pas le chantier, mais elle supprime toute marge d'erreur sur l'étanchéité des appuis.

Faut-il prévoir des tuiles de remplacement ?

Systématiquement, car les dimensions de tuiles canal varient selon le fabricant et l'époque de pose, et un couvert recoupé ne se recale pas. Prélevez un exemplaire avant commande et approvisionnez au même modèle, faute de quoi le recouvrement ne sera pas restitué.

La ventilation sous les modules est-elle vraiment un enjeu sur canal ?

Oui, même si l'audit la classe seulement en non-conformité mineure. L'AQC situe entre 5 et 10 % la perte annuelle liée à une ventilation insuffisante. Le relief de la canal favorise la circulation d'air, à condition que les appuis ne la bouchent pas.
