La fixation des panneaux solaires est le poste qui décide de la durée de vie d'une installation, bien avant le choix du module. Elle conditionne l'étanchéité de la toiture, la tenue au vent et la validité de votre garantie décennale. Elle dépend pourtant d'un document que peu d'entreprises lisent en entier : l'Avis Technique du procédé posé.
Ce guide couvre les quatre familles de support rencontrées en France, tuiles et ardoises, bac acier, toiture-terrasse et intégration au bâti. Il s'adresse aux installateurs solaires. Pour chaque famille, vous trouverez le cadre normatif applicable, les valeurs de domaine d'emploi à vérifier et les points de contrôle de chantier.
L'essentiel en bref
- Aucun NF DTU ne couvre la fixation photovoltaïque. Le document contractuel est l'Avis Technique du procédé.
- L'étanchéité concentre 61 % des désordres décennaux relevés en France (AQC, 2025).
- La couverture en petits éléments est le premier poste de désordres en maison individuelle, à 9,7 %.
- Chaque procédé porte des limites chiffrées différentes : altitude, vent, neige, pente, entraxe.
- L'AQC a placé sous observation des procédés photovoltaïques intégrés en couverture et publie une liste verte (AQC, 2018).
De quoi se compose un système de fixation photovoltaïque ?
De trois étages, et l'erreur consiste presque toujours à n'en vérifier qu'un. Les 202 052 attestations de conformité photovoltaïques délivrées en 2025 reposent toutes sur cette même architecture (Consuel, 2026). Le premier étage ancre le système dans la structure, le deuxième le répartit, le troisième tient le module.
L'ancrage change complètement selon la couverture. Sur tuiles, ce sont des crochets vissés dans le chevron ou le liteau. Sur bac acier, une vis autoperceuse traverse la tôle en sommet d'onde. Sur toiture-terrasse, des plots lestés ou des profilés soudés sur la membrane d'étanchéité.
Le deuxième étage est le rail, presque toujours en aluminium. Son entraxe et son nombre de points d'appui sont imposés par l'Avis Technique, pas par le confort de pose. Le troisième étage regroupe les serre-modules de milieu et d'extrémité, dont le couple de serrage conditionne la tenue au vent.
S'y ajoutent les accessoires d'étanchéité, souvent traités comme de la quincaillerie alors qu'ils portent le risque principal : rondelles EPDM, bavettes, chatières de passage de câbles.
Surimposition ou intégration au bâti : que retenir en 2026 ?
La surimposition s'est imposée, et le retour d'expérience explique pourquoi. La Commission Prévention Produits de l'AQC a placé sous observation des procédés intégrés en couverture qui n'étaient pas commercialisés comme systèmes complets. Elle publie depuis une liste verte des procédés sous Avis Technique non visés par cette observation (AQC, 2018).
Deux familles de désordres motivent cette vigilance. La première est l'infiltration. Elle vient d'une rupture de continuité de l'étanchéité, entre les éléments de couverture et le système photovoltaïque, ou entre modules. La seconde est le risque d'incendie. Il naît d'un dysfonctionnement électrique au voisinage de matériaux combustibles, quand la lame d'air est insuffisante.
Le constat n'est pas nouveau : il est documenté depuis longtemps. Une étude de sinistralité de l'AQC a porté sur 195 rapports d'expertise, pour des installations posées entre 2008 et 2012. Elle avait été lancée après de nombreuses déclarations de sinistres impliquant des panneaux intégrés en toiture (AQC, 2013).
Ce que l'intégration reste utile à faire
L'intégration garde sa place en zone patrimoniale, où l'architecte des Bâtiments de France l'impose parfois. Dans ce cas, choisissez un procédé complet, vérifiez sa présence sur la liste verte et documentez la lame d'air. Notre guide des projets solaires en zone patrimoniale détaille la procédure côté urbanisme.
Quel cadre normatif encadre réellement la fixation ?
Deux corpus se superposent, et ils ne couvrent pas le même ouvrage. Les NF DTU régissent la couverture elle-même, chacun selon son matériau. Le NF DTU 40.21 vise les tuiles de terre cuite à emboîtement et le NF DTU 40.11 les ardoises. Le NF DTU 40.35 traite les plaques nervurées en tôle d'acier, et la série 43 les toitures-terrasses étanchées.
Aucun d'eux ne traite la fixation photovoltaïque. Celle-ci relève de l'évaluation technique du procédé, instruite par le Groupe Spécialisé n° 21 du CSTB, sous forme d'Avis Technique ou de Document Technique d'Application.
La conséquence est contractuelle. En l'absence de NF DTU couvrant votre ouvrage, c'est l'évaluation technique qui qualifie le procédé de technique courante. C'est ce document que votre assureur pour la garantie décennale examinera en cas de sinistre.
Le réflexe qui manque à la plupart des chiffrages
Un Avis Technique porte une date de fin de validité. Le procédé Kogysun + de Dome Solar, par exemple, courait jusqu'au 31 août 2026 (CSTB, 2021). Vérifiez la version en vigueur sur le site d'évaluation du CSTB avant chaque devis, et archivez le PDF daté dans le dossier de chantier.

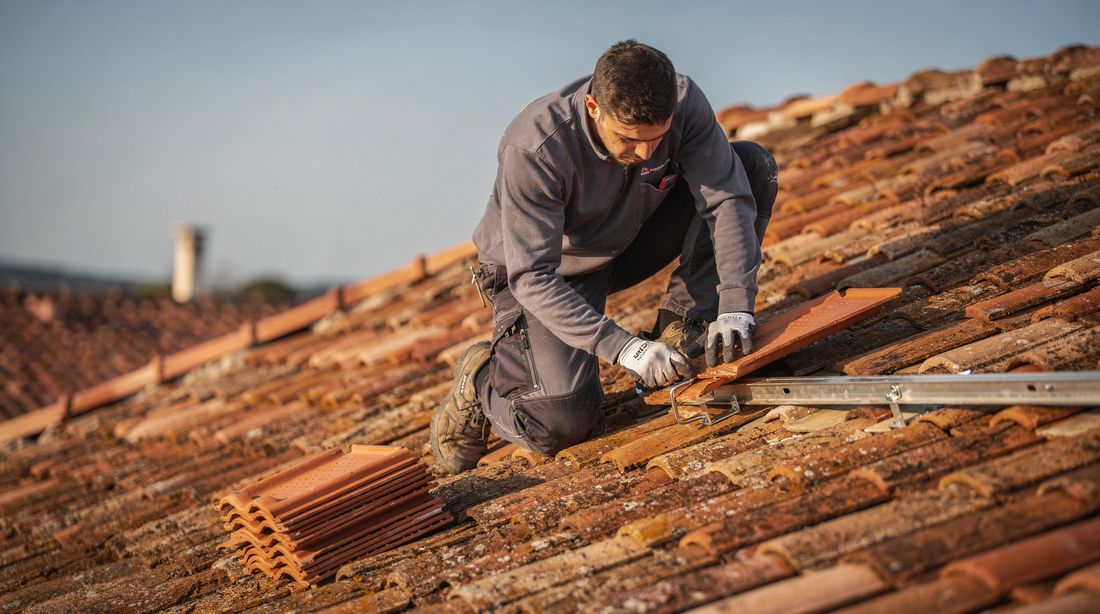

Comment fixer sur tuiles et ardoises ?
Par crochets ancrés dans la structure, jamais sur la tuile elle-même. L'enjeu est considérable : la couverture en petits éléments est le premier poste de désordres décennaux en maison individuelle, à 9,7 % de l'ensemble (AQC, 2025). Chaque crochet mal posé crée un point de contrainte sur une tuile qui n'est pas faite pour en reprendre.
La règle de pose tient en trois points. Le crochet se fixe au chevron ou au liteau selon le procédé, jamais en appui sur la couverture. La tuile située au droit du crochet se retaille pour éviter tout contact. Sans cette retaille, elle casse à la première dilatation. Enfin, le crochet doit correspondre au modèle de tuile.
Les valeurs contractuelles viennent du procédé. Prenez le système SOLTERRE Premium PV3-1 de TERREAL. Son Avis Technique, valable du 17 mars 2025 au 31 décembre 2028, limite l'emploi à la France métropolitaine. Le climat de montagne au-dessus de 900 m en est exclu (CSTB, 2025).
Le même document chiffre le reste. La pression de vent admissible va de 750 Pa pour la version ardoise à 1 300 Pa en groupe C, à 600 mm d'entraxe. Les pentes admissibles s'échelonnent de 19 % à 173 % selon la version, avec un plancher de 35 % pour le pureau plat et l'ardoise. L'entraxe des chevrons est plafonné à 600 mm, porté à 900 mm sous conditions de charge.
Les supports qui sortent du cas standard
Trois configurations demandent une vérification supplémentaire. La tuile canal impose un crochet dédié, car la géométrie du galbe ne laisse pas passer un crochet de tuile mécanique. La fermette industrielle, courante en maison des années 1980, offre des sections de bois réduites que certains procédés excluent explicitement. Le fibrociment, enfin, peut contenir de l'amiante sur les bâtiments antérieurs à 1997, ce qui relève d'un tout autre cadre réglementaire que la fixation.
Sur ces trois supports, l'Avis Technique tranche plus souvent qu'on ne l'imagine. Le procédé SOLTERRE cité plus haut n'admet les fermettes industrielles qu'en construction neuve, avec une section minimale de 36 × 97 mm. Lisez cette clause avant de promettre une pose en rénovation.
Comment fixer sur bac acier et toiture métallique ?
Par perçage en sommet d'onde, ou par bride sur joint debout. Ici le risque change de nature. La couverture en grands éléments pèse 4,1 % des désordres en maison individuelle et 5,0 % en locaux commerciaux (AQC, 2025). Chaque vis est une pénétration volontaire dans la peau du bâtiment.
Le NF DTU 40.35 fixe les règles du support. Il impose des vis autoperceuses d'au moins 4,8 mm de diamètre, posées en sommet d'onde. La largeur d'appui minimale est de 40 mm sur panne acier de 1,5 mm, et de 60 mm sur bois (FFB, 2025). La visseuse doit disposer d'un limiteur de couple, faute de quoi la rondelle se déforme.
Le procédé, lui, apporte ses propres bornes. Celui cité plus haut plafonne à 1 600 Pa de vent et 1 800 Pa de neige. Il limite le bâtiment à 12 m de hauteur et le rampant à 40 m, avec un entraxe de rails de 1,00 m et quatre points d'appui par colonne.
Le détail complet, y compris le choix entre perçage et serrage et les pentes minimales, est traité dans notre guide de la fixation sur bac acier.
Comment fixer sur toiture-terrasse ?
Par lestage, par fixation mécanique, ou par les deux. Le choix dépend de la charge admissible et de l'exposition au vent, pas de la préférence de l'installateur. Sur support étanché, les procédés soudés sur membrane évitent toute perforation de l'étanchéité.
Le procédé RENOLIT ALKORSOLAR Béton illustre les contraintes typiques. Il couvre les pentes de 0 à 20 % et exclut le climat de montagne au-dessus de 900 m. Il plafonne à 1 000 Pa de vent et 1 000 Pa de neige normale, et impose au minimum trois fixations par mètre carré (CSTB, 2022).
Le lestage pur a un défaut que le chiffrage oublie souvent. Il ajoute une charge permanente importante, là où la fixation mécanique ajoute surtout des efforts ponctuels. Sur un bâtiment ancien, le lestage est parfois la solution que la charpente ne peut pas accepter.
Les règles d'espacement entre rangées et de recul en rive sont traitées dans notre guide de l'installation sur toit plat.
| Famille de support | Pente admissible | Vent max | Neige max | Point critique |
| Petits éléments, tuiles et ardoises | 19 à 173 % selon version, 35 % mini en pureau plat | 750 à 1 300 Pa | selon procédé | Entraxe des chevrons, 600 à 900 mm |
| Bac acier nervuré | 7 à 50 % selon version et rail | 1 600 Pa | 1 800 Pa | Vis en sommet d'onde, couple contrôlé |
| Toiture-terrasse étanchée | 0 à 20 % | 1 000 Pa | 1 000 Pa | 3 fixations par mètre carré au minimum |
Les valeurs ci-dessus proviennent des trois Avis Techniques cités dans cet article. Elles décrivent le domaine d'emploi de ces procédés, pas une règle générale.
Ce que la charpente doit réellement encaisser
En raisonnant en arrachement, pas en poids. Le système ajoute une charge permanente modeste, de l'ordre de 12 à 20 kg par mètre carré selon le procédé. Ce n'est presque jamais elle qui pose problème sur une charpente saine.
Le vrai sujet est le soulèvement. Les efforts se concentrent sur quelques fixations, surtout en zone de rive, où ils dépassent nettement ceux de la zone courante. Une panne ou un chevron sous-dimensionné cède au vent, pas sous la charge permanente.
Trois vérifications suffisent à cadrer le risque. Relevez l'entraxe réel des chevrons ou des pannes et comparez-le au plafond du procédé. Contrôlez l'état du bois ou de la tôle au droit des futurs ancrages. Confirmez que la région de vent et l'altitude du site entrent dans le domaine d'emploi.
La géométrie des zones de rive suit la même logique que le calepinage, où le recul dépend de la hauteur du bâtiment. Notre guide de la méthode de calepinage détaille ce calcul.
Quels critères décident vraiment du choix du système ?
Le choix se fait dans cet ordre, et pas dans un autre. Le matériau de couverture élimine d'emblée la plupart des procédés. La pente réelle du rampant en élimine une partie du reste, car les planchers vont de 0 % en terrasse à 35 % pour une ardoise.
Viennent ensuite les charges climatiques. La région de vent, la catégorie de terrain, la hauteur du bâtiment et l'altitude du site se comparent directement aux plafonds du procédé, exprimés en pascals.
Le cinquième critère est la structure porteuse : entraxe des chevrons ou des pannes, section des bois, épaisseur de la tôle. Le sixième est la validité de l'Avis Technique à la date du devis, qui est aussi le plus vite vérifié et le plus souvent oublié.
Un procédé qui échoue sur un seul de ces six critères ne se rattrape pas par la qualité de la pose. Il sort du domaine d'emploi, et avec lui la qualification de technique courante.
Quels points contrôler avant, pendant et après la pose ?
Une liste courte, tenue à chaque chantier. Les audits QualiPV Bâtiment de Qualit'EnR montrent où ça casse. Le passage des câbles sans chatière en toiture inclinée est relevé sur 10,4 % des audits, et les câbles non fixés ou sous conduit inadapté sur 7,2 % (Qualit'EnR, 2023).
Avant la pose, quatre points. Identifiez le matériau de couverture et son état. Relevez l'entraxe de la structure porteuse. Vérifiez le domaine d'emploi du procédé face au site. Archivez le PDF daté de l'Avis Technique.
Pendant la pose, quatre autres. Ancrez dans la structure, jamais dans la couverture. Respectez l'entraxe des rails et le nombre de points d'appui. Contrôlez le couple de serrage sur les premières fixations. Traitez chaque traversée de câble par une chatière.
Après la pose, deux. Photographiez chaque point singulier avant la mise en service, puis constituez le dossier technique. Il servira au contrôle Consuel et à toute expertise ultérieure. Le cheminement des câbles suit sa propre méthode de dimensionnement.
Les erreurs de fixation les plus coûteuses
Cinq reviennent constamment, et la première pèse le plus lourd. L'étude de l'AQC sur les dysfonctionnements électriques recense plus de 600 signalements depuis 2012, dont 30 % seulement concernent l'électricité (AQC, 2024). Le reste touche la structure et l'eau, c'est-à-dire la fixation.
La première erreur consiste à transposer un système d'un support à un autre. Un crochet de tuile mécanique sur une tuile canal, ou un système de tuile sur une tôle nervurée, ne reprend pas les efforts de la même façon.
La deuxième consiste à poser sans lire le domaine d'emploi. Un site à 950 m d'altitude sort du domaine de la quasi-totalité des procédés courants, et personne ne s'en aperçoit avant le sinistre.
La troisième porte sur le serrage. Sans limiteur de couple, la rondelle d'étanchéité se déforme et la pénétration devient un point d'entrée d'eau. La quatrième consiste à ignorer les zones de rive dans l'implantation.
La cinquième est commerciale. L'étude de support et la constitution du dossier technique représentent un temps réel, rarement facturé. Faites-les apparaître dans votre devis, en respectant les mentions obligatoires.
Questions fréquentes
Comment sont fixés les panneaux solaires sur un toit ?
Par un système à trois étages : un ancrage dans la structure porteuse, des rails qui répartissent les efforts, et des serre-modules qui tiennent le panneau. L'ancrage change selon la couverture, crochets sur tuiles, vis autoperceuses sur bac acier, plots ou profilés sur toiture-terrasse.
Faut-il percer la toiture pour fixer des panneaux solaires ?
Pas toujours. Sur tuiles, le crochet passe entre les tuiles sans percer la couverture. Sur joint debout, une bride serre le pli. Sur bac acier nervuré et sur la plupart des toitures-terrasses, la fixation traverse bien le support et l'étanchéité se traite par accessoire dédié.
Quel poids ajoutent les panneaux solaires sur une toiture ?
De l'ordre de 12 à 20 kg par mètre carré en charge permanente selon le procédé. Ce poids est rarement le facteur limitant. Le point critique est l'effort d'arrachement au vent, concentré sur quelques fixations en zone de rive.
Quelle est la différence entre surimposition et intégration au bâti ?
En surimposition, le système se pose au-dessus de la couverture, qui reste en place et continue d'assurer l'étanchéité. En intégration, le module remplace les éléments de couverture et devient lui-même l'étanchéité. L'AQC a placé sous observation certains procédés intégrés et publie une liste verte (AQC, 2018).
Quelle norme s'applique à la fixation des panneaux solaires ?
Aucun NF DTU ne couvre la fixation photovoltaïque. Les NF DTU régissent la couverture selon son matériau, et le procédé photovoltaïque relève d'un Avis Technique délivré par le Groupe Spécialisé n° 21 du CSTB. C'est ce dernier document qui fait foi.
Où trouver l'Avis Technique d'un système de fixation ?
Sur le site d'évaluation du CSTB, en accès libre. Contrôlez systématiquement la date de fin de validité. Celle du procédé Kogysun + s'arrêtait au 31 août 2026, et un Avis Technique expiré fragilise la qualification de technique courante.
Et après la fixation ?
La fixation n'est qu'un maillon. L'implantation des modules sur le rampant relève du calepinage, qui fixe les reculs en rive et la taille maximale d'un champ. La partie courant continu suit sa propre méthode de dimensionnement. Et la performance sur vingt-cinq ans dépend autant du suivi de production que de la qualité de la pose.
Quand la toiture ne se prête à rien, l'ombrière photovoltaïque reste l'alternative la plus directe, avec son propre cadre réglementaire.
Sources
- Agence Qualité Construction, « Désordres décennaux AQC 2025 : le Flop 10 de la sinistralité française », données Sycodés 1995-2024, https://qualiteconstruction.com/actualite/desordres-decennaux-aqc-2025-flop-10-sinistralite-francaise-06-2025/ (consulté le 23/09/2026)
- Agence Qualité Construction, Commission Prévention Produits, « Procédés photovoltaïques intégrés en couverture de toiture », mai 2018, https://qualiteconstruction.com/wp-content/uploads/2024/05/Plaquette-Procedes-Photovoltaiques-Integres-Couverture-Toiture-AQC.pdf (consulté le 23/09/2026)
- Agence Qualité Construction, « Panneaux photovoltaïques : état des lieux des pathologies », 195 rapports d'expertise, installations 2008-2012, octobre 2013, https://qualiteconstruction.com/ressource/focus-desordres-construction/panneaux-photovoltaiques-etat-des-lieux-pathologies/ (consulté le 23/09/2026)
- Agence Qualité Construction, « Dysfonctionnements électriques des installations photovoltaïques », décembre 2024, https://qualiteconstruction.com/wp-content/uploads/2025/01/Etude-Dysfonctionnements-Electriques-Installations-Photovoltaiques-AQC.pdf (consulté le 23/09/2026)
- CSTB, Avis Technique du Groupe Spécialisé n° 21, procédé SOLTERRE Premium PV3-1 (TERREAL), validité du 17/03/2025 au 31/12/2028, https://www.batipedia.com/atecstream/pdfDoc/UQJI-9.pdf (consulté le 23/09/2026)
- CSTB, Avis Technique 21/18-63_V2, procédé Kogysun + (Dome Solar), validité du 26/08/2021 au 31/08/2026, https://www.cstb.fr/pdf/atec/GS21-V/AV1863_V2.pdf (consulté le 23/09/2026)
- CSTB, Avis Technique 21/16-60_V2, procédé RENOLIT ALKORSOLAR Béton, validité jusqu'au 31/10/2026, https://www.cstb.fr/pdf/atec/GS21-V/AV1660_V2.pdf (consulté le 23/09/2026)
- Fédération Française du Bâtiment, dossier « Couverture bac acier », synthèse du NF DTU 40.35, https://www.ffbatiment.fr/techniques-batiment/enveloppe-du-batiment/couverture/dossier/couverture-bac-acier (consulté le 23/09/2026)
- CONSUEL, Rapport d'activité 2025, https://www.consuel.com/wp-content/uploads/2026/04/RA-2025-version-MEP-WEB.pdf (consulté le 23/09/2026)
- Qualit'EnR, « Installations de générateurs photovoltaïques : quelles sont les bonnes pratiques ? », mise à jour 2023, https://www.qualit-enr.org/installations-generateurs-photovoltaiques-bonnes-pratiques/ (consulté le 23/09/2026)
Une précision de méthode : les valeurs de pente, de vent et de neige citées proviennent d'Avis Techniques nominatifs, consultés à la date indiquée. Elles décrivent le domaine d'emploi de ces procédés et ne constituent pas une règle générale. Reportez-vous systématiquement au document du procédé que vous posez, et vérifiez sa validité en cours.
