A estrutura para placa solar no telhado é o conjunto de perfis, ganchos e grampos que prende os módulos à cobertura, e ela pesa de 5% a 15% do custo do sistema (CustoSolar, 2026). Parece um detalhe, mas é o item que decide se o painel resiste a 25 anos de sol e vento sem se soltar.
Escolher a estrutura certa depende do tipo de telha, do material dos perfis e do dimensionamento contra o vento. Um erro nessa etapa aparece rápido, na forma de infiltração, corrosão ou módulo folgado. Este guia mostra os tipos por telhado, os materiais que duram e o que as normas exigem em 2026.
Pontos principais
- A estrutura básica reúne perfis de alumínio, ganchos, grampos intermediários e finais e parafusos.
- Cada telhado pede uma fixação própria: cerâmico, fibrocimento, metálico ou laje.
- O alumínio 6005-T6 anodizado e os acessórios em aço inox são o padrão de durabilidade.
- O dimensionamento contra o vento segue a ABNT NBR 6123, revisada em 2023.
- A estrutura custa em média de R$ 1.500 a R$ 3.000 em um sistema residencial.
O que é a estrutura para placa solar no telhado?
A estrutura é o sistema de suporte que fixa os módulos à cobertura e transfere as cargas para o telhado com segurança. Ela é formada por componentes básicos como perfis de alumínio, ganchos de fixação, grampos intermediários e finais, além de parafusos estruturais e autobrocantes (HCC Energia Solar, 2026).
Cada peça tem uma função. Os ganchos ou suportes prendem no telhado, os perfis formam os trilhos onde os módulos se apoiam, e os grampos travam as placas nos trilhos. A escolha muda conforme a telha, porque o ponto de ancoragem e a vedação são diferentes em cada tipo de cobertura.
Vale lembrar que a estrutura não trabalha sozinha. Ela precisa conversar com a inclinação e a orientação do telhado para manter os módulos no ângulo que melhor aproveita o sol ao longo do ano. Em coberturas voltadas para o sul ou muito planas, entram estruturas com inclinação adicional, o que muda a lista de perfis e o cálculo de vento. Por isso a definição da estrutura anda junto com o projeto elétrico e com o levantamento do telhado.
Quais são os tipos de estrutura por telhado?
Existem quatro cenários principais de fixação, um para cada tipo de cobertura comum no Brasil. A tabela abaixo resume a fixação típica e o cuidado que mais importa em cada caso. O objetivo é evitar tanto a infiltração quanto o esforço excessivo sobre a telha.
- Cerâmico ou colonial: Fixação típica: Gancho com base sobre o caibro; Cuidado principal: Não apoiar carga na telha
- Fibrocimento: Fixação típica: Gancho ou parafuso com vedação; Cuidado principal: Furação e vedação corretas
- Metálico ou trapezoidal: Fixação típica: Mini-trilho ou abraçadeira; Cuidado principal: Estanqueidade do parafuso
- Laje plana: Fixação típica: Base com contrapeso ou chumbador; Cuidado principal: Inclinação e impermeabilização
Escolher o conjunto certo é o que garante estanqueidade e resistência. Um gancho subdimensionado ou um parafuso sem vedação transforma uma boa instalação em uma fonte de dor de cabeça poucos meses depois.
Estrutura para telhado cerâmico e colonial

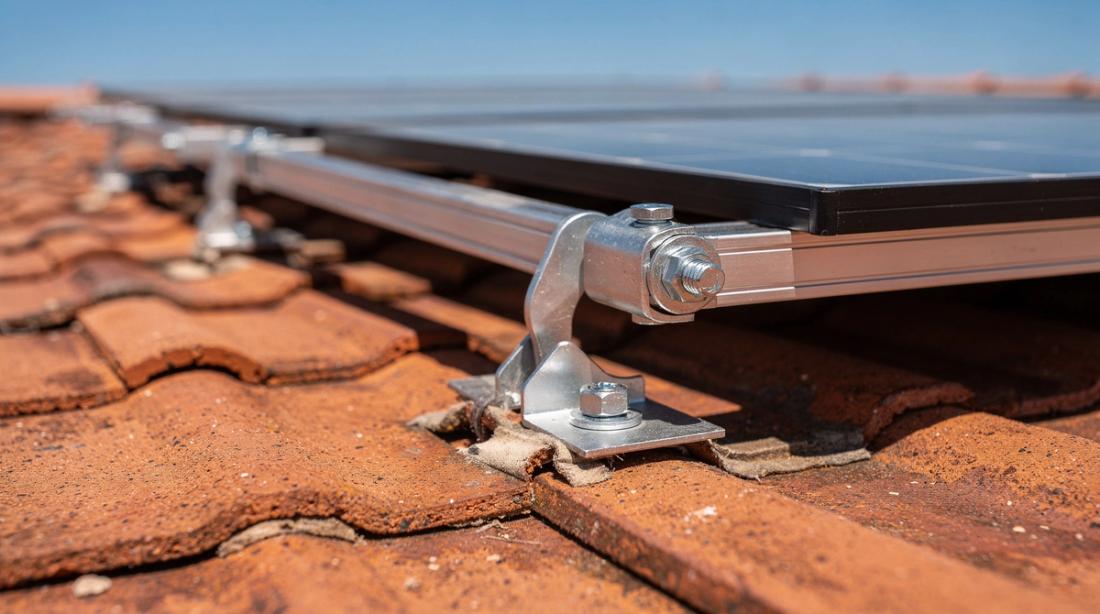

No telhado cerâmico, o padrão são ganchos compostos por base e gancho, projetados para acompanhar a curvatura de telhas Portuguesa, Romana e Americana (ALU-CEK, 2026). A base é parafusada no caibro, por baixo da telha, e o gancho sai pela junta sem forçar a peça cerâmica.
O ponto crítico é não descarregar o peso do sistema sobre a telha, que é frágil e trinca com facilidade. A carga precisa ir para a estrutura de madeira do telhado. Quando o gancho é bem posicionado, a telha volta ao lugar e a cobertura mantém a estanqueidade original.
Como fixar a estrutura em fibrocimento e metálico?
No fibrocimento, a fixação usa ganchos ou parafusos com vedação, e a recomendação é preferir fixadores em aço inoxidável, já que essas coberturas ficam expostas a ventos fortes e intempéries (HCC Energia Solar, 2026). A furação precisa de arruela de vedação para não abrir caminho para a água.
No telhado metálico ou trapezoidal, há duas soluções: mini-trilhos parafusados na estrutura sob a telha ou abraçadeiras que prendem na própria ondulação do metal (Meu Perfil de Alumínio, 2026). A abraçadeira dispensa furos, o que reduz o risco de vazamento.
Em fibrocimento antigo vale um cuidado extra, porque a telha fica quebradiça com o tempo e pode conter amianto nas versões mais velhas. Nesses casos, distribua a carga em mais pontos de apoio e evite pisar direto na telha. O uso de linha de vida e a checagem da estrutura de madeira por baixo reduzem o risco de acidente e de trinca durante a montagem.
Que materiais garantem durabilidade?
A durabilidade vem do material dos perfis e dos acessórios. O padrão de mercado é o alumínio liga 6005-T6 ou 6063-T5 anodizado, com camada mínima de 15 micra, nos trilhos e grampos, com todos os acessórios de fixação em aço inox (Estruturas Metálicas MLN, 2026). Essa combinação resiste à corrosão pela vida útil da placa.
Em telhados industriais e sistemas de solo de maior porte, entra o aço galvanizado a fogo Z275, seguindo a NBR 6323, com vida útil alinhada aos 25 a 30 anos dos módulos (Estruturas Metálicas MLN, 2026). Misturar metais sem cuidado, como alumínio e aço comum, acelera a corrosão galvânica e encurta a vida do conjunto.
A estrutura aguenta o vento? O que dizem as normas
Sim, desde que dimensionada corretamente. As estruturas devem ser projetadas conforme a ABNT NBR 8800 e a ABNT NBR 6123, que trata das forças devidas ao vento em edificações (Canal Solar, 2026). O país é dividido em regiões com velocidades básicas de vento diferentes, o que muda o cálculo em cada local.
A NBR 6123 foi revisada em 20 de dezembro de 2023, a primeira grande atualização desde 1988 (ABECE, 2023). O dimensionamento considera o ângulo de incidência do vento, o fator topográfico e os coeficientes de pressão específicos dos painéis. Perfis de qualidade costumam suportar ventos na casa dos 180 km/h quando instalados conforme o manual (GetPower Solar, 2026).
Quanto custa a estrutura de fixação?
A estrutura representa de 5% a 15% do custo total do sistema, o que dá algo entre R$ 1.500 e R$ 3.000 em uma instalação residencial típica (CustoSolar, 2026). O valor varia com o tipo de telha, a quantidade de módulos e a qualidade do alumínio.
Para referência, o sistema completo custa em média de R$ 4.500 a R$ 5.500 por kWp instalado em 2026 (Solar Prime, 2026). Economizar na estrutura raramente compensa, porque um perfil barato de baixa espessura reduz a margem de segurança contra vento e corrosão, os dois fatores que mais causam falha em telhado. Uma estrutura bem especificada custa pouco mais e dura o mesmo que os módulos, o que dilui esse valor por décadas de geração.
Como escolher e instalar a estrutura certa
A escolha começa pelo tipo de telhado e pelo mapeamento de vento da região, e termina no material dos perfis e acessórios. Vale conferir o manual do fabricante, que traz o limite de vãos entre ganchos e a orientação de torque dos parafusos. Um projeto estrutural evita improviso e protege a garantia.
Para se aprofundar, veja como fixar placa solar no telhado por tipo de cobertura e, no caso de laje, a estrutura de laje para energia solar. Para dúvidas de resistência, vale ler se a placa solar resiste a granizo e quantas placas solares cabem por m².
Na prática de campo, o erro que mais volta em manutenção é o gancho preso só na telha, e não no caibro. Ele parece firme na instalação, mas cede no primeiro vento forte. Ferramentas de projeto como as da Reonic ajudam o instalador a registrar o tipo de telhado e a estrutura escolhida antes de subir no telhado, o que reduz retrabalho.
Perguntas frequentes
Qual estrutura usar em telhado cerâmico?
Use ganchos com base parafusada no caibro, projetados para a curvatura da telha, seja Portuguesa, Romana ou Americana (ALU-CEK, 2026). O peso do sistema deve ir para a madeira do telhado, nunca para a telha cerâmica, que trinca com facilidade. A telha volta ao lugar e mantém a estanqueidade.
A estrutura de alumínio enferruja?
O alumínio não enferruja como o aço, e o padrão de mercado é a liga 6005-T6 anodizada com acessórios em aço inox, que resiste à corrosão pela vida útil da placa (Estruturas Metálicas MLN, 2026). O risco real é a corrosão galvânica ao misturar alumínio com aço comum sem isolamento.
A estrutura aguenta vento forte?
Sim, quando dimensionada conforme a ABNT NBR 6123, revisada em 2023, e a NBR 8800 (ABECE, 2023). O cálculo usa a velocidade básica de vento da sua região. Perfis de qualidade costumam suportar ventos por volta de 180 km/h quando instalados segundo o manual do fabricante.
Quanto custa a estrutura de fixação?
A estrutura fica entre R$ 1.500 e R$ 3.000 em um sistema residencial, o equivalente a 5% a 15% do custo total (CustoSolar, 2026). O preço varia com o tipo de telha e a quantidade de módulos. Economizar demais nesse item reduz a margem de segurança contra vento e corrosão.
Preciso de projeto estrutural para instalar?
É altamente recomendável. O telhado precisa suportar o peso extra e as cargas de vento, calculadas pela NBR 6123 e pela NBR 8800 (Canal Solar, 2026). Em coberturas antigas ou com estrutura de madeira frágil, o laudo de um engenheiro evita sobrecarga e protege tanto a segurança quanto a garantia.
