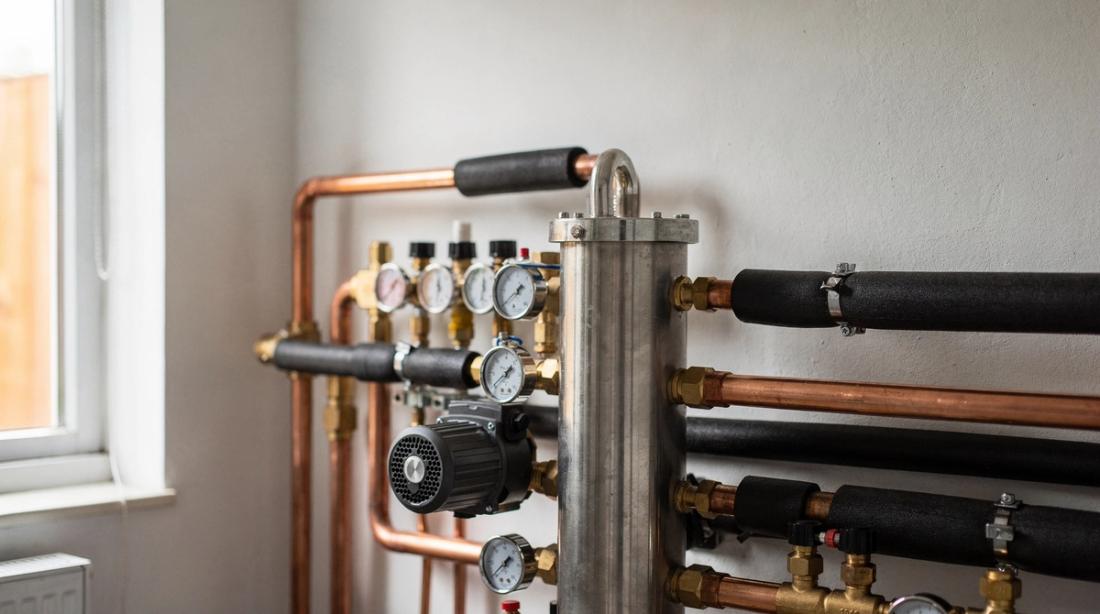

Il separatore idraulico è il componente che rende idraulicamente indipendenti il circuito primario e quello secondario, creando una zona a perdita di carico ridotta in cui la portata di ciascun circuito dipende solo dalla propria pompa e non dall'accoppiamento in serie (Caleffi Idraulica, rassegna tecnica). Su un impianto a pompa di calore è quello che evita che il circolatore della macchina e quello dell'impianto si combattano a vicenda.
La confusione più frequente in cantiere riguarda la differenza tra separatore e puffer, spesso usati come sinonimi. Non lo sono: uno risolve un problema di portata, l'altro un problema di contenuto d'acqua e di cicli di sbrinamento. Questa guida chiarisce quando serve davvero il separatore, come si dimensiona con il metodo della portata massima e quali errori di posa mandano fuori taratura un impianto altrimenti corretto.
Key Takeaways
- Il separatore idraulico disaccoppia le portate: primario e secondario lavorano senza influenzarsi, ma non aggiunge inerzia termica.
- Si dimensiona sul valore maggiore tra la somma delle portate del primario e quella del secondario, mantenendo nel tratto verticale una velocità inferiore a 0,2 m/s.
- Sulle pompe di calore la portata del primario deve essere maggiore o uguale a quella del secondario, altrimenti il salto termico si amplifica e la resa cala.
- Il separatore inerziale unisce le due funzioni e garantisce anche il contenuto minimo d'acqua richiesto dal costruttore della macchina.
- Il bilanciamento del sistema di distribuzione è un requisito di accesso al Conto Termico 3.0, quindi lo schema idraulico ha anche un impatto sulla pratica incentivi.
A cosa serve davvero il separatore idraulico?
Serve a rendere indipendenti due circuiti collegati che hanno portate diverse. Nella zona di separazione la perdita di carico è talmente bassa che la portata che attraversa ciascun circuito dipende esclusivamente dalla curva della rispettiva pompa, evitando l'influenza reciproca dovuta all'accoppiamento in serie (Caleffi, rassegna tecnica).
Il problema che risolve è concreto e frequente. Una pompa di calore aria-acqua ha una portata nominale fissata dal costruttore, mentre il secondario cambia portata continuamente al chiudersi delle valvole di zona o delle testine termostatiche. Senza disaccoppiamento la macchina si trova a lavorare fuori dal proprio campo di portata, con salti termici anomali e blocchi per flusso insufficiente.
Il separatore svolge anche funzioni secondarie utili: raccoglie le impurità sul fondo grazie alla bassa velocità del fluido e favorisce la disaerazione nella parte superiore. Sono benefici reali ma accessori, e non giustificano da soli l'installazione del componente.
Separatore idraulico o puffer: quale dei due serve?
Sono due componenti con funzioni diverse che risolvono problemi diversi. Il separatore agisce sulla portata e disaccoppia i circuiti. Il puffer agisce sul volume e fornisce l'inerzia termica necessaria a evitare cicli brevi del compressore e a sostenere i cicli di sbrinamento.
Il criterio di scelta parte sempre dalla documentazione della macchina: volume minimo d'acqua richiesto, portata minima e prescrizioni del costruttore sono il primo riferimento per decidere. Se l'impianto ha già un contenuto d'acqua sufficiente, per esempio un pavimento radiante esteso, spesso basta il separatore. Se il contenuto è scarso, come su un impianto a fancoil o a radiatori sovradimensionati con poche zone attive, serve volume.
- Funzione primaria Separatore idraulico: Disaccoppia le portate; Puffer: Aggiunge volume e inerzia; Separatore inerziale: Entrambe
- Volume tipico Separatore idraulico: Contenuto minimo; Puffer: Da decine a centinaia di litri; Separatore inerziale: Intermedio
- Risolve i cicli brevi Separatore idraulico: No; Puffer: Sì; Separatore inerziale: Sì
- Risolve gli squilibri di portata Separatore idraulico: Sì; Puffer: Sì, se collegato a quattro attacchi; Separatore inerziale: Sì
- Ingombro Separatore idraulico: Contenuto; Puffer: Rilevante; Separatore inerziale: Medio
Esiste una terza via che sta prendendo piede sulle installazioni a pompa di calore: il separatore inerziale, che garantisce il contenuto minimo d'acqua richiesto per il corretto funzionamento della macchina mantenendo la funzione di disaccoppiamento (Caleffi, 2025). Per il dimensionamento del volume vale quanto già descritto nella guida al puffer per pompa di calore.
Come si dimensiona un separatore idraulico?
Il separatore si dimensiona sulla portata massima all'imbocco, assumendo il valore maggiore tra la somma delle portate del circuito primario e la somma delle portate del circuito secondario (Caleffi, metodo della portata massima). Non si dimensiona sulla potenza dichiarata del generatore, che è un'approssimazione grossolana.
Il vincolo di progetto è la velocità nel tratto verticale, che deve restare sotto 0,2 m/s. Sopra quel valore la zona di separazione perde efficacia, la perdita di carico non è più trascurabile e i due circuiti tornano a influenzarsi. Da questa condizione si ricava il diametro del corpo del separatore, e da lì si sceglie il modello a catalogo.
La procedura operativa è breve. Si calcolano le portate di primario e secondario dai salti termici di progetto, si prende la maggiore, si verifica che il diametro scelto tenga la velocità sotto soglia e si controlla che gli attacchi siano compatibili con le tubazioni. Il calcolo delle portate parte dal fabbisogno reale, quindi da un calcolo del fabbisogno termico secondo UNI EN 12831 e non da una stima al metro quadro.
Un dettaglio che cambia il risultato è il salto termico di progetto assunto sul secondario. Con pompa di calore si lavora tipicamente su salti ridotti rispetto a un impianto a caldaia, e a parità di potenza un salto più basso significa portata più alta. Chi riusa il salto termico di un vecchio impianto a radiatori per dimensionare il separatore di un impianto convertito a pompa di calore ottiene sistematicamente un componente sottodimensionato.
Vale anche la verifica sul lato primario. La portata nominale della macchina è dichiarata dal costruttore alle condizioni di prova, e le perdite di carico del circuito tra macchina e separatore vanno contenute perché il circolatore integrato ha prevalenza limitata. Su tratte lunghe o con molte curve conviene salire di diametro sul primario piuttosto che scoprire in avviamento un allarme di flusso.
Perché la portata del primario deve superare quella del secondario?
Perché in caso contrario una parte del ritorno del secondario, più freddo, rientra nella mandata verso i circuiti, abbassando la temperatura effettiva di mandata e costringendo la pompa di calore ad alzare il setpoint. La corretta realizzazione degli impianti a pompa di calore prevede portata di primario superiore a quella di secondario proprio per non amplificare i salti termici (Caleffi, 2025).
Il fenomeno è quello della miscelazione all'interno del separatore, che è fisiologico ma va tenuto sotto controllo. Con primario maggiore del secondario la miscelazione avviene sul ritorno verso la macchina, che riceve acqua leggermente più calda: sgradevole per il COP ma gestibile. Con secondario maggiore del primario la miscelazione avviene sulla mandata, e il risultato è un impianto che non arriva in temperatura.
Nella pratica si vede spesso il caso opposto a quello di progetto: circolatore della pompa di calore lasciato in curva costante al minimo per ridurre il rumore, e circolatori di zona sovradimensionati. Il risultato è mandata più fredda del previsto e una macchina che lavora a temperature più alte del necessario, con un impatto diretto sul COP e sullo SCOP misurati sull'impianto.
Quando il separatore non serve
Non serve quando la pompa di calore è dotata di circolatore modulante che gestisce direttamente la variazione di portata del secondario e il costruttore dichiara la compatibilità con impianto a portata variabile e contenuto d'acqua sufficiente. In quel caso il separatore introduce una miscelazione inutile e un componente in più da manutenere.
Non serve nemmeno su impianti monozona a portata sostanzialmente costante, tipicamente un pavimento radiante senza valvole di zona motorizzate, dove la portata del secondario coincide con quella di progetto in ogni condizione. Aggiungere un separatore in questi casi peggiora la temperatura di mandata senza compensazioni.
Il caso in cui invece è quasi sempre necessario è l'impianto multizona con temperature diverse, per esempio radiante al piano terra e fancoil al primo, oppure gli impianti con più generatori in cascata. Lì il disaccoppiamento è l'unica strada per far convivere logiche di regolazione differenti, come già visto sugli schemi con pompa di calore ad alta temperatura in sostituzione di caldaia.
Bilanciamento idraulico e accesso agli incentivi
Il tema tocca la pratica incentivi più di quanto si pensi. La messa a punto e il bilanciamento del sistema di distribuzione, insieme all'installazione di valvole termostatiche modulanti sui corpi scaldanti, sono requisiti per accedere al Conto Termico 3.0 (BibLus, 2026), le cui regole applicative sono state illustrate dal GSE nei webinar di febbraio 2026 (GSE, 2026).
Il separatore da solo non bilancia nulla. Rende però possibile un bilanciamento stabile, perché consente di regolare i circuiti secondari senza che ogni modifica alteri la portata vista dal generatore. Su un impianto senza disaccoppiamento ogni taratura di detentore sposta l'equilibrio complessivo, e la messa a punto diventa un inseguimento.
Il ruolo del separatore nel processo di bilanciamento delle portate è documentato anche nella letteratura tecnica dei costruttori di generatori (Robur, rassegna tecnica). Chi compila la scheda di collaudo per il Conto Termico dovrebbe allegare lo schema idraulico con le portate di progetto per ciascun circuito, non solo il verbale di taratura.
Il contesto di mercato spinge nella stessa direzione. Nel 2025 il settore idronico italiano ha mostrato un residenziale fino a 17 kW in contrazione e una crescita concentrata sulle taglie medio grandi e sul non residenziale, dinamica che Assoclima collega alla fase di transizione degli incentivi (pv magazine Italia, 2026). Gli impianti multizona e commerciali, dove il separatore è quasi sempre necessario, sono proprio il segmento che tiene.
Errori di installazione che si vedono più spesso
Il primo è la posa in orizzontale di un separatore progettato per funzionare in verticale, che azzera la stratificazione e la funzione di disaerazione. Il secondo è l'inversione degli attacchi tra primario e secondario, che produce miscelazione immediata e un impianto che non raggiunge mai la temperatura di progetto.
Il terzo, più subdolo, è il sottodimensionamento del diametro per contenere il costo del componente. Un separatore troppo piccolo lavora sopra 0,2 m/s e smette di separare: dal punto di vista dell'impianto è come se non ci fosse, ma il cliente lo ha pagato. Il quarto è la mancata coibentazione, che su un componente pieno d'acqua a 45 gradi in un locale tecnico non riscaldato produce dispersioni misurabili.
Vale la pena verificare in fase di collaudo la differenza di temperatura tra mandata primario e mandata secondario. Se supera di poco il grado la separazione lavora come previsto; se lo scarto è di diversi gradi, la portata del secondario sta superando quella del primario e va corretta agendo sui circolatori prima di consegnare l'impianto. Questo controllo si integra bene con la procedura di dimensionamento della pompa di calore già usata in fase di progetto.
Chi lavora su molti impianti trova comodo tenere portate, salti termici e verifiche di collaudo in un unico strumento di progettazione come Reonic, invece che sparsi tra fogli di calcolo e schede cartacee.
Domande frequenti
Il separatore idraulico è obbligatorio con la pompa di calore?
No, non esiste un obbligo normativo. La necessità dipende dallo schema: serve quando primario e secondario hanno portate diverse o variabili, e non serve su impianti monozona a portata costante con contenuto d'acqua adeguato. Il riferimento decisivo resta il manuale del costruttore della macchina.
Che differenza c'è tra separatore idraulico e compensatore idraulico?
Nessuna sostanziale: sono due nomi dello stesso componente, insieme a disgiuntore idraulico. Alcuni costruttori usano compensatore per i modelli con volume maggiore che svolgono anche funzione inerziale, ma la terminologia non è standardizzata e conviene verificare la scheda tecnica.
A che velocità va dimensionato il separatore?
La velocità nel tratto verticale deve restare sotto 0,2 m/s alla portata massima di progetto. Da questo vincolo si ricava il diametro del corpo. Sopra quel valore la zona a bassa perdita di carico perde efficacia e i due circuiti tornano a influenzarsi reciprocamente.
Il separatore riduce l'efficienza della pompa di calore?
Introduce una miscelazione che comporta una piccola perdita di temperatura utile, quantificabile in frazioni di grado quando la portata del primario supera quella del secondario. Il beneficio in termini di stabilità di funzionamento e di riduzione dei blocchi per flusso insufficiente compensa ampiamente questa perdita.
Posso usare il puffer come separatore idraulico?
Sì, se collegato a quattro attacchi il puffer svolge anche la funzione di disaccoppiamento, diventando l'elemento di separazione tra circuito primario e circuiti secondari. Va però verificato che il volume e le sezioni degli attacchi siano compatibili con le portate di progetto, altrimenti si ottiene un accumulo che stratifica male.
