La curva IV fotovoltaico è la fotografia elettrica di una stringa. In pochi secondi mostra se corrente, tensione e potenza sono quelle attese. A fine 2025 l'Italia contava 43.513 MW installati su 2.092.088 impianti (QualEnergia su dati Terna, 2026), e il parco da verificare non è mai stato così grande.
Questa guida è pensata per chi ha già il tracciacurve in furgone o sta per acquistarlo. Trovi la procedura di misura sulla stringa e le condizioni minime di irraggiamento. Poi la lettura delle forme tipiche: gradini, Isc bassa, Voc bassa, ginocchio arrotondato. Infine il modo corretto di documentare il risultato secondo la CEI EN 62446-1 e la Guida CEI 82-25.
Key Takeaways
- La prova della curva IV rientra nella Categoria 2 della IEC 62446-1, insieme alla termografia, e si esegue dopo aver superato la Categoria 1.
- Serve un irraggiamento stabile di almeno 400 W/m² sul piano dei moduli, meglio sopra 600 W/m².
- I gradini indicano diodi di bypass attivi per ombra, sporco o celle danneggiate. Una Voc bassa su più moduli fa pensare a PID o a un errore di temperatura.
- Si confrontano solo valori corretti a STC secondo IEC 60891, mai valori grezzi di giornate diverse.
- Nel 2025 l'83% dei produttori testati da Kiwa PVEL ha avuto almeno un guasto in laboratorio: la curva IV è la prova più solida in garanzia.
Che cos'è la curva IV di un modulo fotovoltaico e cosa racconta?
La curva IV descrive tutte le coppie corrente e tensione che un modulo o una stringa può erogare, dal cortocircuito (Isc) al circuito aperto (Voc). Il tracciacurve la acquisisce in pochi secondi e ne ricava Vmp, Imp e Pmp con un'unica misura (pv magazine su IEC 62446-1, 2024).
Una curva sana ha un tratto quasi orizzontale a sinistra e un ginocchio netto intorno al punto di massima potenza. A destra scende ripida verso la Voc. Ogni deviazione ha una causa fisica leggibile. La pendenza del tratto orizzontale dipende dalla resistenza in parallelo, quella del tratto verticale dalla resistenza in serie.
Il vantaggio rispetto a multimetro e pinza è che la curva mostra anche cosa succede tra i due estremi. Due stringhe possono avere Voc e Isc identiche e potenze molto diverse. Basta che una abbia il ginocchio arrotondato da connettori ossidati o celle degradate. Con il multimetro la differenza resta invisibile, sulla curva salta all'occhio.
Quando serve il test curva IV di stringa secondo IEC 62446-1 e CEI 82-25?
La IEC 62446-1 divide le prove in due gruppi. La Categoria 1 è obbligatoria per ogni impianto. La Categoria 2 riguarda le prestazioni ed è pensata per sistemi più grandi o complessi: comprende curva IV delle stringhe e ispezione termografica (Hioki, consultato 2026). Si affronta solo dopo aver superato la Categoria 1.
La Categoria 1 include continuità dei conduttori di protezione, polarità, Voc e corrente di stringa, prova funzionale e resistenza di isolamento. La sequenza completa è descritta nella guida al collaudo dell'impianto fotovoltaico. La Guida CEI 82-25, nell'edizione 2022, resta il riferimento nazionale per progettare e verificare gli impianti connessi in rete (Certifico, 2025).
Nella pratica il test curva IV di stringa ha senso in quattro momenti. Al collaudo di impianti commerciali e industriali, come baseline. Dopo un calo di produzione segnalato dal monitoraggio. Prima di una richiesta di garanzia sui moduli. E durante le verifiche periodiche. Le linee guida antincendio dei Vigili del Fuoco del 1 settembre 2025 chiedono una verifica almeno biennale su connessioni e punti caldi (BibLus, 2025).
Sopra i 100 kW il quadro si è fatto più articolato. A novembre 2025 ARERA ha comunicato le modifiche alla CEI 0-16 che rendono obbligatoria la limitazione della potenza attiva per il fotovoltaico oltre questa soglia (ARERA, 2025). Avere curve IV di riferimento aiuta a separare un limite imposto dalla rete da una perdita reale del generatore.
Tracciacurve fotovoltaico: requisiti minimi dello strumento

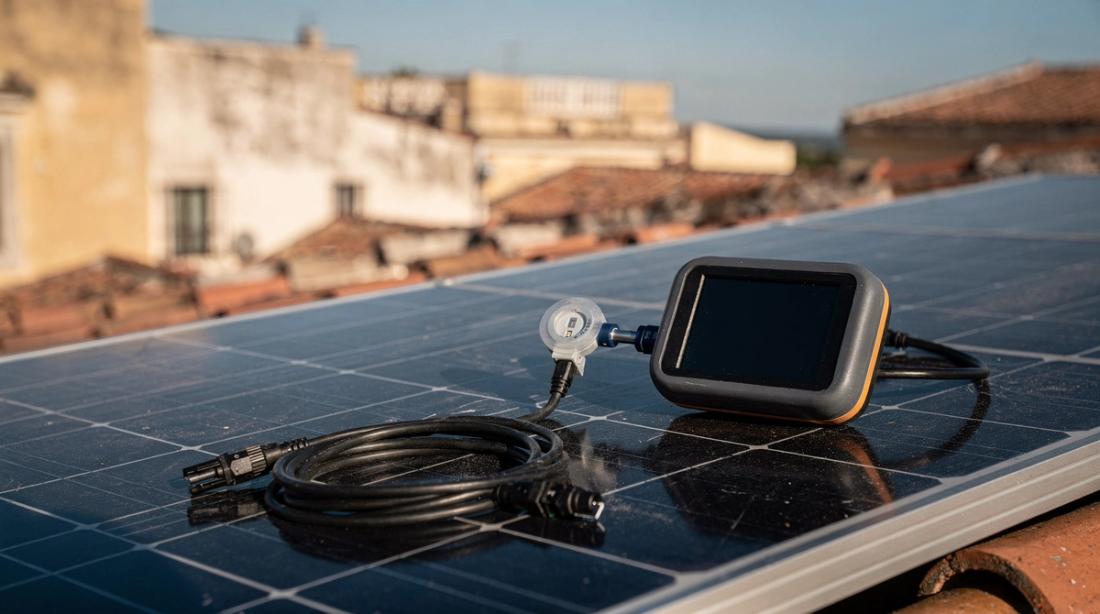

Un tracciacurve fotovoltaico professionale deve coprire la Voc massima delle tue stringhe e la corrente dei moduli ad alta efficienza. Deve anche leggere irraggiamento e temperatura nello stesso istante. Gli strumenti attuali arrivano a 1.500 V CC e fino a 30 A, con sensore di irraggiamento wireless (Fluke, consultato 2026).
Tre caratteristiche fanno la differenza in campo. La prima è la misura a quattro fili, che compensa la resistenza dei cavi di prova. La seconda è un database moduli ampio: lo strumento calcola la curva attesa e dà un esito OK o NO rispetto a 1000 W/m² e 25 °C (HT Italia via Expoclima, consultato 2026). La terza è la registrazione simultanea di sonde e curva.
Un'osservazione ricorrente dalle verifiche in campo: molte curve giudicate anomale al primo sguardo tornano normali dopo aver sistemato la cella di riferimento. Un sensore inclinato di pochi gradi rispetto ai moduli falsa l'irraggiamento. Lo stesso accade se è appoggiato all'ombra di un parapetto.
Come si esegue il test curva IV di stringa, passo per passo?
Si parte dalla sicurezza: stringa sezionata lato inverter, prove di Categoria 1 superate, fusibili di stringa integri. Poi si posizionano le sonde di irraggiamento e temperatura. Si attende un irraggiamento stabile di almeno 400 W/m² e si acquisisce la curva, preferibilmente sopra 600 W/m² (pv magazine su IEC 62446-1, 2024).
- Preparazione: verifica che la stringa sia completa e che non ci siano ombre temporanee. Una curva valida richiede il circuito integro (Fluke, consultato 2026).
- Sonda di irraggiamento: montala complanare ai moduli, con stesso orientamento e inclinazione della stringa.
- Sonda di temperatura: fissala al centro del retro di un modulo rappresentativo, lontano dal telaio.
- Condizioni: cielo stabile, senza nuvole in transito durante la scansione.
- Acquisizione: misura ogni stringa e ripeti la misura se l'irraggiamento varia.
- Confronto: leggi prima il rapporto tra potenza corretta e potenza attesa, poi la forma della curva.
La IEC 62446-1 consente di eseguire le prove di Categoria 2 su un campione dell'impianto. Sui grandi campi conviene misurare un campione per inverter e allargare la misura dove i valori si discostano. Sugli impianti residenziali le stringhe sono poche. Misurarle tutte richiede pochi minuti e produce una baseline completa.
Conta anche l'ordine di misura. Traccia una dopo l'altra le stringhe collegate allo stesso MPPT. Irraggiamento e temperatura restano simili, e il confronto tra stringhe gemelle diventa affidabile anche senza correzione. Le regole che rendono le stringhe confrontabili sono nella guida al dimensionamento di inverter, stringhe e MPPT.
Forme della curva IV: gradini, Isc bassa, Voc bassa e ginocchio arrotondato
Le deviazioni tipiche della curva IV sono sei: gradini, Isc bassa, Voc bassa, ginocchio arrotondato, pendenza ridotta nel tratto verticale e pendenza accentuata in quello orizzontale (Fluke, consultato 2026). Ogni forma restringe il campo delle cause e indica la verifica successiva da fare.
La tabella riassume forma, causa probabile e controllo di conferma. È uno schema di partenza, non una diagnosi automatica.
- Gradini o tacche: diodi di bypass attivi per ombra parziale, sporco localizzato o celle danneggiate. Conferma con ispezione visiva e termografia.
- Isc bassa su tutta la curva: irraggiamento misurato male, sporco uniforme o degrado ottico. Conferma ricontrollando sonda e pulizia.
- Voc bassa: temperatura di cella sottostimata, diodi in cortocircuito o PID. Conferma con la Voc dei singoli moduli.
- Ginocchio arrotondato: invecchiamento o mismatch diffuso tra moduli. Conferma con curve sui singoli moduli.
- Pendenza ridotta nel tratto verticale: resistenza in serie elevata da connettori ossidati o cavi sottodimensionati. Conferma ispezionando i connettori.
- Pendenza accentuata nel tratto orizzontale: resistenza in parallelo bassa, shunt nelle celle o PID. Conferma con elettroluminescenza.
La Isc è quasi proporzionale all'irraggiamento. Un errore sulla sonda produce quindi una Isc apparentemente bassa. La Voc dipende soprattutto dalla temperatura di cella. Se la sonda legge qualche grado in meno, la curva attesa avrà una Voc più alta e la stringa sembrerà difettosa. Per questo una Voc bassa si verifica sempre prima sulla temperatura.
Mismatch, ombreggiamento e PID: come distinguerli sulla curva?
Ombreggiamento e mismatch producono gradini e ginocchi irregolari. Il PID abbassa invece Voc e fill factor, soprattutto sui moduli vicini al polo negativo. Resta un rischio concreto: nei test IEA PVPS un modulo TOPCon senza UV durante la prova ha perso il 28% di potenza, contro meno del 3% con UV (IEA PVPS, 2025).
L'ombreggiamento lascia una firma riconoscibile: uno o più gradini netti che si spostano se ripeti la misura un'ora dopo. Se il gradino resta fisso nelle stesse condizioni, la causa è nel modulo. Per le contromisure progettuali vedi la guida all'ombreggiamento fotovoltaico.
Il mismatch tra moduli arrotonda il ginocchio senza creare gradini evidenti. Il PID colpisce in modo sistematico: le perdite crescono man mano che ci si avvicina al polo negativo. Kiwa PVEL segnala che il 72% delle distinte materiali prodotte nel 2024 degrada meno del 2% nelle prove PID (Kiwa PVEL, 2025). Il dato migliora, ma lascia scoperto più di un quarto dei casi.
Anche i difetti meccanici emergono sulla curva. Lo stesso rapporto IEA PVPS documenta casi in cui tra il 5% e il 10% dei vetri posteriori sottili si è rotto nei primi due anni. Un vetro rotto con infiltrazione d'umidità appare prima come resistenza in parallelo ridotta, poi come dispersione verso terra. Quando la curva suggerisce un difetto termico, il passo successivo è la termografia secondo IEC TS 62446-3.
Misura curva caratteristica modulo: correzione a STC e documentazione
La curva caratteristica del singolo modulo è confrontabile con la scheda tecnica solo dopo la correzione a STC, cioè 1000 W/m² e 25 °C. Il riferimento è la IEC 60891, terza edizione. Include anche un metodo per il silicio cristallino quando i coefficienti di temperatura non sono noti (EVS, IEC 60891:2021, 2021).
La correzione ha limiti precisi. Più le condizioni si allontanano da STC, più cresce l'incertezza. Sotto i 400 W/m² si esce dalle condizioni previste dalla IEC 62446-1. Un confronto credibile somma l'incertezza dello strumento, quella del sensore e la tolleranza di potenza del costruttore. Solo uno scostamento oltre questa somma è un difetto dimostrabile.
Il verbale deve riportare data, ora, irraggiamento, temperatura di cella, strumento, identificativo della stringa e curva grezza più curva corretta. Il servizio di prove IV di TÜV Rheinland, applicato a oltre 125 impianti per 4 GW, si basa su questa tracciabilità (TÜV Rheinland, 2025). Per le pratiche con il costruttore vedi la guida alla garanzia dei pannelli fotovoltaici.
Conservare la curva del collaudo come baseline cambia il valore di ogni misura successiva. Gli impianti entrati in esercizio nel 2024 avevano una taglia media di 23,8 kW (GSE, Rapporto Statistico 2024, 2025). Su taglie simili bastano poche stringhe per costruire uno storico completo.
Domande frequenti sulla curva IV fotovoltaico
Queste domande raccolgono i dubbi più comuni di chi inizia a usare il tracciacurve. Riguardano soglie di irraggiamento, rapporto con la termografia, impianti residenziali, lettura dei gradini e valore della misura in garanzia. Le risposte si basano sulla IEC 62446-1 e sulle fonti citate nella guida.
Qual è l'irraggiamento minimo per un test curva IV valido?
La IEC 62446-1 richiede almeno 400 W/m² sul piano dei moduli, con irraggiamento stabile durante la scansione, e raccomanda di lavorare sopra 600 W/m². Sotto queste soglie la correzione a STC diventa troppo incerta. Conviene programmare le misure nelle ore centrali di giornate serene, evitando i passaggi di nuvole che deformano la curva.
Curva IV o termografia: quale prova eseguire per prima?
Sono complementari e appartengono entrambe alla Categoria 2 della IEC 62446-1. La curva IV quantifica la perdita di potenza di una stringa, la termografia localizza il modulo o la cella responsabile. Il flusso più efficiente parte dalla curva, che individua le stringhe anomale, e porta la termocamera solo su quelle, riducendo il tempo sul tetto.
Il test curva IV di stringa serve anche sugli impianti residenziali?
Non è obbligatorio su un impianto domestico, perché la norma lo prevede come prova aggiuntiva. Resta però utile: il 62% degli impianti italiani ha una taglia fino a 6 kWp (QualEnergia, 2026), con poche stringhe da misurare in pochi minuti. Una curva al collaudo diventa la baseline per contestazioni future su rendimento o garanzia.
Cosa significano i gradini sulla curva IV?
Un gradino indica che uno o più diodi di bypass sono entrati in conduzione per escludere un gruppo di celle che produce meno corrente. Le cause tipiche sono ombra parziale, sporco localizzato, celle incrinate o diodi guasti. Ripetere la misura a distanza di un'ora aiuta a separare un'ombra mobile da un difetto fisso del modulo.
Una curva IV basta per ottenere la sostituzione dei moduli in garanzia?
Da sola raramente basta, ma è la base tecnica più solida. Il costruttore chiede di solito misure corrette a STC, condizioni ambientali registrate, identificativi dei moduli e spesso termografia o elettroluminescenza. Con l'83% dei produttori che nel 2025 ha registrato almeno un guasto nei test Kiwa PVEL, presentarsi con dati tracciabili accelera la pratica.
Dalla curva alla decisione: cosa fare dopo la misura
Una curva IV ha valore solo se porta a una decisione: pulire, sostituire un connettore, aprire una pratica di garanzia o lasciare la stringa com'è. Nel 2025 in Italia sono entrati in esercizio 213.200 nuovi impianti (ITALIA SOLARE, 2026), e il parco da mantenere cresce ogni anno.
Il metodo resta semplice. Misura al collaudo e archivia la curva. Ripeti la misura quando il monitoraggio segnala un calo. Confronta solo valori corretti a STC e passa alla termografia dove la curva indica un problema. Le procedure di diagnosi più ampie sono nella guida al troubleshooting dell'impianto fotovoltaico. La pianificazione degli interventi periodici è nella guida alla manutenzione degli impianti fotovoltaici.
