O conector MC4 é o conector de corrente contínua padrão da energia solar, usado para ligar módulos entre si e ao restante do sistema, e ele já responde por mais de 50% da potência fotovoltaica instalada no mundo, com mais de um bilhão de unidades em campo (Wikipedia, 2025). Parece um item simples, mas é onde nascem boa parte das falhas e dos incêndios no lado CC.
Este guia é para o integrador que assina a obra e responde por ela. Ele cobre o que é o MC4, as especificações que importam, como crimpar do jeito certo, por que nunca misturar marcas, o que a norma brasileira exige e como evitar que um conector mal montado vire um ponto quente no telhado. O foco é a instalação correta, não a venda de peça.
Principais pontos
- MC4 significa Multi-Contact com pino de 4 mm e é marca registrada da Stäubli; só a original é MC4 de fato (Wikipedia, 2025).
- A corrente admissível depende da seção do cabo: cerca de 30 A para 4 a 6 mm², com tensão de 1.000 ou 1.500 V CC e grau de proteção IP67 acoplado (Panda Energia Solar, 2025).
- A crimpagem exige alicate específico de MC4; alicate comum não aplica a pressão correta e a falha só aparece sob carga no campo (Canal Solar, 2025).
- A NBR 16690 exige conectores acoplados do mesmo tipo e do mesmo fabricante; misturar marcas anula a certificação e a garantia (COBEI, 2019).
- Selo mal vedado e torque errado deixam entrar água, elevam a resistência de contato e são causa frequente de incêndio no lado CC (Canal Solar, 2024).
O que é o conector MC4?

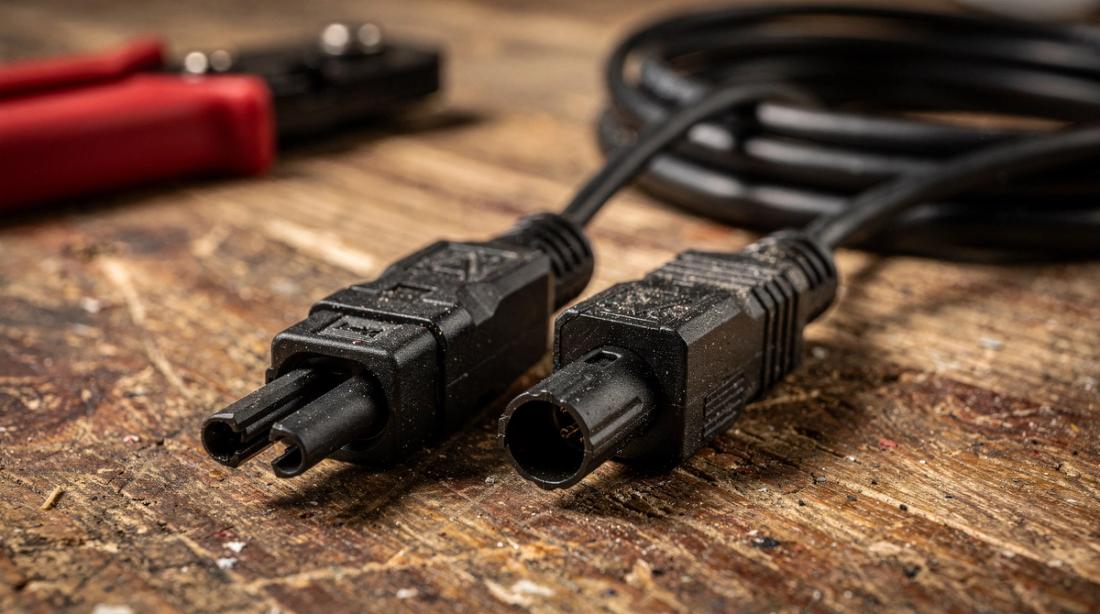

O MC4 é um conector fotovoltaico de encaixe rápido e travamento por clique, projetado para o lado de corrente contínua. O nome vem de Multi-Contact e do pino de contato de 4 mm, e a marca é registrada da Stäubli desde o lançamento em 2004 (Wikipedia, 2025). Hoje é o padrão de fato do setor.

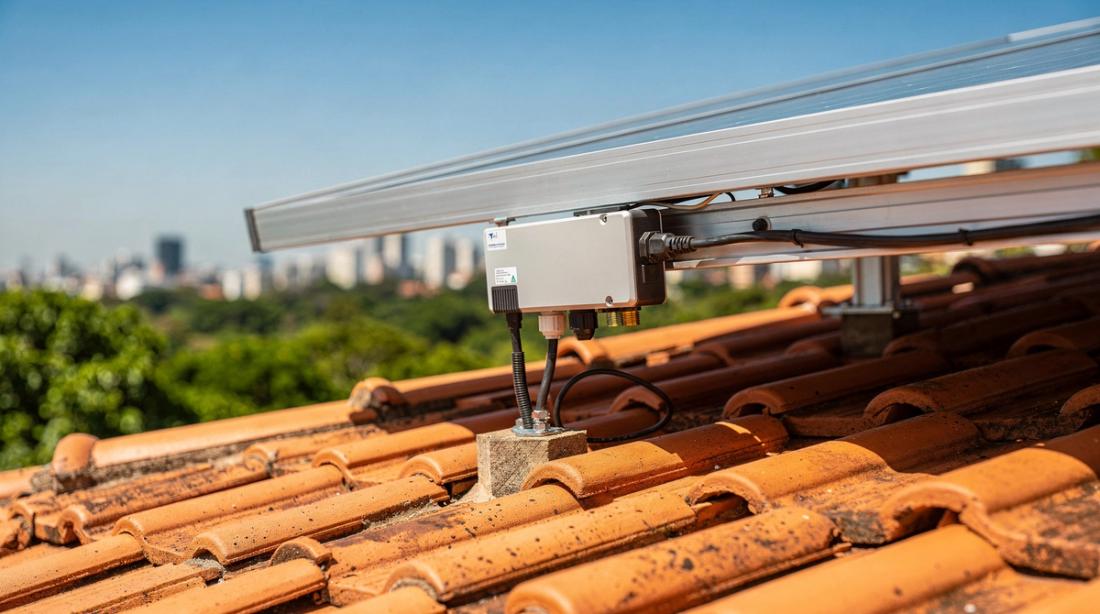

Na prática, cada módulo já sai de fábrica com um par de conectores, um positivo e um negativo. O integrador usa o MC4 para ligar módulos em série, para prolongar cabos até a string box e para conectar o arranjo ao inversor. Por concentrar tanta corrente num ponto pequeno, ele precisa de contato firme e vedação perfeita, ou vira o elo mais fraco do sistema.
No lado CC não existe passagem por zero de tensão como na corrente alternada, então um arco elétrico que se forma num conector solto tende a se manter. É essa característica que torna a conexão CC mais perigosa que uma emenda de tomada comum. Em sistemas de geração distribuída espalhados por telhados residenciais, cada conector mal feito é um risco que ninguém vê até a primeira falha.
MC4 é uma marca ou um padrão de conector?
MC4 é as duas coisas, e essa confusão custa caro. É uma marca registrada da Stäubli, mas virou nome genérico para todo conector de 4 mm com esse formato (Wikipedia, 2025). O problema é que a maioria dos MC4 vendidos no Brasil são compatíveis na aparência, não na engenharia.
Dá para reconhecer o original. A Stäubli usa a tecnologia MULTILAM no contato, marca a polaridade em relevo no plugue e na tomada e adota o preto do código RAL 9017. Os genéricos costumam trazer terminais de baixa qualidade e dimensões fora do padrão (Canal Solar, 2024). Não se trata de preferir marca, e sim de garantir contato de baixa resistência.
Especificações técnicas do conector MC4
As especificações do MC4 giram em torno de tensão, corrente, vedação e resistência de contato. Um modelo comum suporta 1.000 ou 1.500 V CC e cerca de 30 A para cabo de 4 a 6 mm², com grau de proteção IP67 quando acoplado (Panda Energia Solar, 2025). Os números mudam com a seção do cabo.
Os valores de referência que o integrador precisa ter na cabeça:
- Tensão: 1.000 V CC nos modelos padrão e 1.500 V CC nos de alta tensão (Panda Energia Solar, 2025).
- Corrente por seção: cerca de 17 A para 1,5 mm², 22 A para 2,5 mm² e até 30 A para 4 a 6 mm² (Panda Energia Solar, 2025).
- Vedação: IP67 acoplado nos modelos comuns e IP68 em versões reforçadas.
- Resistência de contato: cerca de 0,25 mΩ no MC4 original da Stäubli, graças ao contato MULTILAM (Stäubli, 2025).
- Temperatura: faixa de operação de -40 °C a +125 °C, o que cobre com folga o telhado brasileiro (Panda Energia Solar, 2025).
Como crimpar um conector MC4 corretamente
A crimpagem correta do MC4 depende do alicate certo e da seção certa de cabo. O alicate específico de MC4 aplica a pressão adequada ao pino; um alicate comum de eletricista não faz isso, e a falha costuma aparecer só depois, sob carga, no telhado (Canal Solar, 2025). Uma crimpagem ruim parece perfeita à primeira vista.
A montagem segue quatro passos: cortar e decapar o cabo solar na medida exata, crimpar o terminal com o alicate próprio, verificar se o contato está firme e, por fim, apertar a porca de vedação com a chave de MC4 no torque indicado pelo fabricante (Canal Solar, 2025).
Três erros aparecem sempre na obra. Decapar demais deixa cobre exposto para fora do terminal; decapar de menos impede o contato pleno; e apertar a porca com força de improviso, sem chave, arruína a vedação. Em campo, o hábito que separa o profissional é testar tração em cada conector antes de subir a fileira para o telhado.
A seção do cabo entra na conta junto com o terminal. Cada corpo de MC4 é projetado para uma faixa de bitola, e usar um terminal de 6 mm² num cabo de 4 mm² deixa folga que vira ponto de resistência. O correto é casar cabo, terminal e alicate na mesma bitola, e conferir isso na compra do material, não na hora de crimpar no telhado sob sol forte.
Por que não misturar conectores de marcas diferentes?
Não se deve misturar conectores de marcas diferentes porque cada fabricante tem geometria de pino, mola de contato e vedação próprias. A norma IEC 60364-7-712 determina que plugue e tomada acoplados sejam do mesmo tipo e do mesmo fabricante; misturar anula a certificação IEC 62852 e a garantia (Stäubli, 2025).
O mecanismo da falha é físico. Pares de marcas diferentes se encaixam, mas com área de contato menor, o que eleva a resistência, gera calor e microarcos e pode derreter o backsheet e iniciar fogo (Moreday, 2025). O ensaio de intercambialidade da IEC 62852 não cria compatibilidade automática entre marcas, então o par misto nunca é homologado.
Para o integrador, a regra é simples: um único fabricante de conector por conexão, do módulo ao inversor. Documentar isso no projeto fotovoltaico protege a obra numa eventual perícia e mantém a garantia de todos os componentes de pé.
O conector MC4 pode ser soldado?
Não. A prática aceita e recomendada é a crimpagem, não a solda (Canal Solar, 2025). A solda torna o contato rígido e quebradiço, concentra calor num ponto e pode comprometer a vedação e o encaixe do terminal no corpo do conector.
A crimpagem, quando bem feita, cria uma união a frio uniforme, com resistência de contato baixa e estável ao longo dos anos. É por isso que os fabricantes especificam o alicate e o terminal próprios, e não permitem improviso com estanho. Soldar um MC4 é o tipo de atalho que aparece como ponto quente na primeira termografia.
O que a norma brasileira exige dos conectores?
A norma brasileira que rege isso é a ABNT NBR 16690, de 2019, que trata dos requisitos de projeto das instalações elétricas de arranjos fotovoltaicos. Ela exige que conectores acoplados sejam do mesmo tipo e do mesmo fabricante, justamente para reduzir risco de choque, arco elétrico e incêndio (COBEI, 2019).
Já a certificação INMETRO obrigatória, da Portaria 140/2022 atualizada pela 515/2023, recai sobre módulos, inversores, controladores de carga e baterias; o conector é avaliado dentro do sistema do módulo, e não como categoria isolada (INMETRO, 2024). Na prática, isso reforça a regra: use conector do mesmo fabricante do que já veio no módulo sempre que possível.
Vale lembrar que a NBR 16690 passou por revisão para incorporar ainda mais segurança às instalações fotovoltaicas brasileiras. Para o integrador, seguir a norma não é burocracia: é o que sustenta a garantia dos equipamentos e a defesa da empresa caso um sinistro chegue à perícia. Registrar marca e modelo dos conectores no memorial do projeto fecha essa exigência sem custo extra.
Riscos de incêndio no lado CC e como evitá-los
O uso incorreto do alicate de crimpagem é a principal causa de falha nas conexões MC4, e o torque errado gera resistência de contato alta. Quando a tampa de vedação falha, entra água e poluentes, o contato degrada, esquenta e perde a proteção contra arco, o que é causa frequente de incêndio no lado CC com componentes de baixa qualidade (Canal Solar, 2024).
A prevenção é rotina de obra, não sorte. Use conector e alicate do mesmo padrão, crimpe com a ferramenta certa, aperte a vedação com chave, evite misturar marcas e faça termografia na comissão do sistema para flagrar pontos quentes antes que virem falha. Casos de incêndio no interior de São Paulo reforçam o peso de contar com equipe capacitada (Canal Solar, 2024). Um inversor solar bem protegido não compensa um conector mal crimpado.
Perguntas frequentes sobre o conector MC4
Qual a diferença entre MC4 original e genérico?
O MC4 original da Stäubli usa o contato MULTILAM, tem baixa resistência de contato, marca a polaridade em relevo e segue o preto RAL 9017 (Canal Solar, 2024). Os genéricos imitam o formato, mas costumam trazer terminais de qualidade inferior e dimensões fora do padrão, o que eleva a resistência e o risco de aquecimento na conexão.
Posso usar alicate comum para crimpar MC4?
Não. O alicate específico de MC4 aplica a pressão correta ao pino de contato; o alicate comum de eletricista não reproduz esse perfil de pressão (Canal Solar, 2025). Uma crimpagem inadequada pode parecer perfeita na bancada e só falhar sob carga no telhado, quando o custo de correção é muito maior.
Qual a corrente máxima de um conector MC4?
A corrente admissível depende da seção do cabo. Um MC4 comum suporta cerca de 17 A com 1,5 mm², 22 A com 2,5 mm² e até 30 A com cabo de 4 a 6 mm², a 1.000 ou 1.500 V CC (Panda Energia Solar, 2025). Por isso a seção do cabo e o modelo do conector precisam ser dimensionados juntos no projeto.
É seguro misturar conectores de fabricantes diferentes?
Não. A NBR 16690 e a IEC 60364-7-712 exigem plugue e tomada do mesmo tipo e fabricante (COBEI, 2019). Marcas diferentes se encaixam, mas com área de contato menor, o que aumenta a resistência, gera calor e pode iniciar incêndio. Misturar ainda anula a certificação e a garantia dos componentes.
O conector MC4 precisa de certificação INMETRO?
A certificação INMETRO obrigatória recai sobre módulos, inversores, controladores e baterias, pela Portaria 140/2022 atualizada pela 515/2023 (INMETRO, 2024). O conector é avaliado dentro do sistema do módulo, e não como categoria à parte. A recomendação prática é usar o conector do mesmo fabricante do módulo e seguir a NBR 16690.
