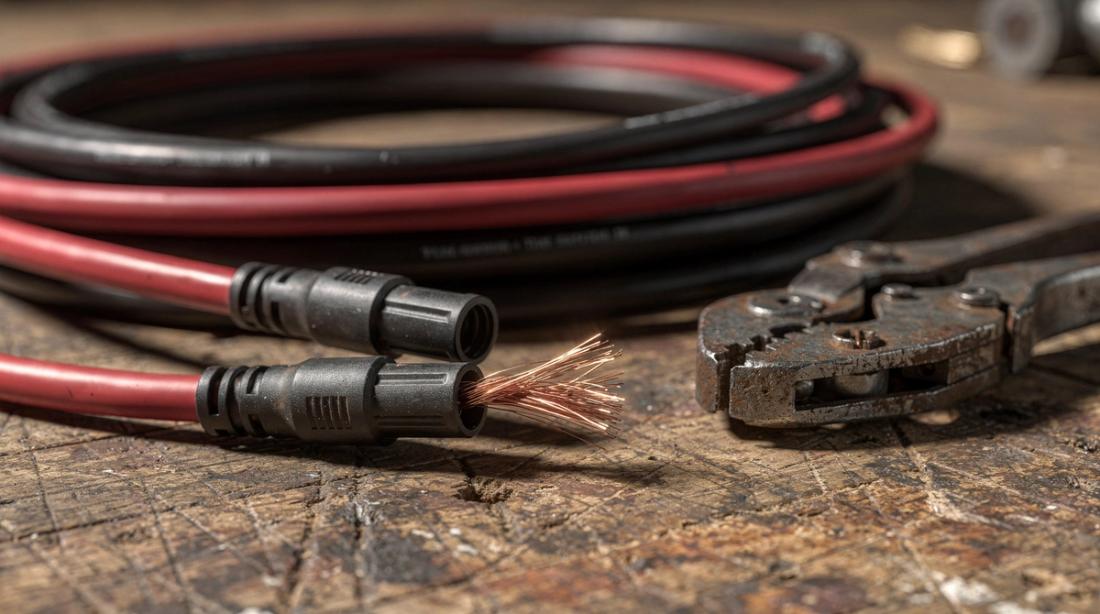

O cabo solar 6mm² é o mais usado no lado de corrente contínua porque conduz de 47 A a 50 A com pouco aquecimento, contra 37 A a 40 A do cabo de 4 mm², o que o torna a escolha segura para trechos mais longos (Canal Solar, 2025). Dimensionar errado esse trecho é a origem silenciosa de perda de geração, aquecimento e risco de incêndio.
Este guia é para o integrador que especifica e instala. Ele mostra o que torna o cabo solar diferente, quando usar 6 mm² ou 4 mm², como calcular a seção pela corrente e pela queda de tensão, por que o cabo comum é proibido no lado CC e quais boas práticas evitam ponto quente no telhado. Tudo dentro do que a norma brasileira exige, não por regra de bolso.
Principais pontos
- O cabo solar segue a ABNT NBR 16612 e o dimensionamento segue a NBR 5410 e a NBR 16690.
- O cabo de 6 mm² conduz cerca de 47 A a 50 A; o de 4 mm², cerca de 37 A a 40 A.
- Cabo com isolação ou cobertura de PVC não pode ser usado em nenhum trecho do circuito CC.
- O cabo solar tem dupla isolação, resiste a UV e opera continuamente a 90 °C.
- A seção certa vem da corrente do circuito e da queda de tensão no comprimento real, não de um padrão fixo.
O que é o cabo solar e por que ele é diferente?
O cabo solar é um cabo de potência específico para sistemas fotovoltaicos, definido pela ABNT NBR 16612 para tensão de até 1,8 kV em corrente contínua entre condutores (normas.com.br, 2025). Ele nasceu para o ambiente mais hostil da instalação: telhado exposto ao sol, calor e intempérie por 25 anos.
O que o diferencia é a construção. O cabo solar tem dupla isolação em composto termofixo não halogenado, resiste a raios UV e ozônio e opera de forma contínua a 90 °C, suportando curto-circuito de até 250 °C por cinco segundos (Canal Solar, 2025). É essa combinação que garante a vida útil do trecho CC, o mais crítico do sistema. Em usinas de grande porte, cabos de 1500 V já viraram padrão, o que reforça a importância de especificar o produto certo desde a residência (Innovcable, 2025).
Cabo solar 6mm ou 4mm: qual usar?
A escolha entre 6 mm² e 4 mm² depende da corrente do circuito e da distância. O cabo de 6 mm² conduz mais corrente com menos aquecimento e reduz a queda de tensão em percursos longos, enquanto o de 4 mm² atende séries curtas de menor corrente (Canal Solar, 2025). Na prática, muitos integradores padronizam 6 mm² no lado CC pela margem de segurança.
O quadro abaixo resume a diferença que mais pesa na decisão. Lembre que os valores de ampacidade variam com o método de instalação e a temperatura ambiente, então trate-os como referência e confirme na tabela do fabricante e na NBR 5410.
- 4 mm²: ampacidade aproximada 37 A a 40 A; uso típico séries curtas, menor corrente
- 6 mm²: ampacidade aproximada 47 A a 50 A; uso típico padrão CC, trechos longos
- 10 mm² ou mais: ampacidade aproximada acima de 60 A; uso típico tronco, string longa, alta corrente
Como dimensionar a seção do cabo passo a passo
O dimensionamento começa pela corrente, não pela distância. A NBR 16690 determina que todos os condutores sejam dimensionados conforme a NBR 5410 e a NBR 16612, então parta da corrente de curto-circuito da string com o fator de segurança da norma e escolha uma seção cuja ampacidade cubra esse valor no método de instalação real (Canal Solar, 2025).
Depois vem a verificação da queda de tensão pelo comprimento real do trecho, ida e volta. Meça o percurso de verdade, não a distância em linha reta, e evite caminhos desnecessariamente longos que só aumentam a perda. Se a queda passar do aceitável, suba uma seção. Feche o dimensionamento conferindo se o cabo escolhido é compatível com os terminais e com a corrente do inversor e do restante do projeto fotovoltaico.
Quanto de queda de tensão é aceitável?
A queda de tensão no lado CC precisa ficar baixa porque ela vira perda de geração direta, e a boa prática do setor trabalha com percursos curtos e seções generosas para manter essa perda mínima (Amara NZero, 2025). Quanto maior a distância entre os módulos e o inversor, maior a influência do comprimento na queda.
Na prática, o caminho é somar a corrente, o comprimento e a seção e checar se a perda percentual está dentro do limite que você adotou no projeto, usando os critérios de dimensionamento de baixa tensão da NBR 5410 (Prysmian, 2025). Se estiver no limite, subir de 4 mm² para 6 mm² costuma resolver sem grande custo. Essa margem também protege contra o aquecimento em dias de sol forte e alta corrente, comuns no Brasil.
Por que não usar cabo comum no lado CC?
Porque é proibido e perigoso. Cabos com isolação ou cobertura de PVC não podem ser usados em nenhum trecho do circuito CC de uma instalação fotovoltaica, já que contêm halogênios que liberam gases tóxicos em incêndio e não atendem ao critério de temperatura da NBR 16612 (Canal Solar, 2025). O cabo comum resseca no sol, racha e vira ponto de falha.
Cabos de EPR ou XLPE especificados para outras aplicações também não servem nos trechos que formam séries fotovoltaicas ou que ficam expostos à radiação UV. A regra é simples e sem exceção: no lado CC, só cabo solar NBR 16612. Economizar no cabo é trocar alguns reais por um risco de incêndio que recai sobre quem assinou a instalação.
Cores, conectores e boas práticas de instalação
Padronize as cores e a rota. Use vermelho ou preto para o positivo e preto ou azul para o negativo de forma consistente em toda a obra, identifique as strings e nunca deixe cabo solto batendo na estrutura, porque o atrito rompe a isolação ao longo dos anos. Fixe com abraçadeiras resistentes a UV e deixe folga nas curvas.
A terminação é tão crítica quanto o cabo. Faça a crimpagem dos conectores MC4 com alicate específico, nunca misture marcas de conector e proteja o circuito CC com a string box e os dispositivos corretos. Um conector mal crimpado num cabo bem dimensionado ainda gera ponto quente, então trate cabo e terminação como um conjunto só.
Erros comuns no cabeamento CC
O erro mais frequente é subdimensionar para economizar metro de cabo. Um cabo apertado na corrente aquece, aumenta a resistência e perde geração todos os dias, além de reduzir a vida útil da isolação. O segundo erro é ignorar a queda de tensão em percursos longos, comum em galpões e usinas de solo onde o inversor fica distante das strings.
Outro erro clássico é a rota malfeita: cabo esticado, sem folga, apoiado em quina metálica ou passando por local sem proteção mecânica. Também aparece muito a mistura de cabo solar com cabo comum em algum trecho escondido, o que anula a segurança do circuito inteiro. Registrar o cabeamento no projeto e na documentação de geração distribuída evita que esses erros passem despercebidos na vistoria.
Cabo do lado CA e aterramento
O lado de corrente alternada e o aterramento seguem a NBR 5410 como qualquer instalação de baixa tensão, mas não podem ser esquecidos. Dimensione o cabo CA entre o inversor e o quadro pela corrente de saída do inversor e pela queda de tensão do trecho, e proteja com disjuntor adequado. O cabo de proteção e o aterramento das estruturas seguem as seções mínimas da norma.
O ponto de atenção é não tratar o CA como um detalhe depois de acertar o CC. Um sistema bem dimensionado no lado CC e mal fechado no CA continua sendo uma instalação com problema. Ferramentas como a Reonic ajudam a manter esse dimensionamento e a documentação de cada obra organizados em poucos cliques, do projeto à entrega.
Perguntas frequentes
Posso usar cabo solar 4mm em vez de 6mm para economizar?
Depende da corrente e da distância. Em séries curtas de baixa corrente, o 4 mm² atende dentro da norma. Em trechos longos ou de corrente alta, o 4 mm² aquece e aumenta a queda de tensão, então o 6 mm² é a escolha segura. Dimensione pela corrente real e pela queda no comprimento, não pelo preço do metro.
Qual a diferença entre cabo solar e cabo elétrico comum?
O cabo solar segue a NBR 16612, tem dupla isolação não halogenada, resiste a UV e opera a 90 °C de forma contínua. O cabo comum de PVC resseca ao sol, libera gases tóxicos em incêndio e não é permitido em nenhum trecho do circuito CC. São produtos diferentes para exigências diferentes.
Que corrente o cabo solar de 6mm suporta?
O cabo de 6 mm² conduz aproximadamente 47 A a 50 A, contra 37 A a 40 A do cabo de 4 mm². Esses valores variam com o método de instalação e a temperatura ambiente, então confirme sempre na tabela do fabricante e aplique os critérios da NBR 5410 antes de fechar a seção do projeto.
Preciso me preocupar com a queda de tensão no cabo CC?
Sim. A queda de tensão no lado CC vira perda de geração direta e cresce com a distância entre os módulos e o inversor. Meça o comprimento real do percurso, calcule a perda percentual e, se ela ficar no limite, suba uma seção de cabo. Percursos curtos e seção generosa mantêm a perda baixa.
O cabo solar precisa ser certificado pela NBR 16612?
Sim, para o lado CC. A NBR 16690 exige que os condutores sejam dimensionados pela NBR 5410 e pela NBR 16612, e apenas o cabo solar certificado atende ao critério de temperatura, tensão e resistência a UV do circuito de corrente contínua. Exija a certificação e guarde a nota como parte da documentação da obra.
Conclusão
Dimensionar o cabo solar é um dos passos mais baratos e mais decisivos da instalação. Parta da corrente, verifique a queda de tensão no comprimento real e prefira 6 mm² quando a distância ou a corrente pedirem margem. Use só cabo NBR 16612 no lado CC, capriche na crimpagem e na rota, e feche o lado CA com o mesmo cuidado. Assim você protege a geração que prometeu, a segurança da obra e a sua assinatura no projeto.
