Guía de instalación solar con batería: esquemas, costos y pasos

¿Qué es un diagrama de instalación solar con batería?

Un esquema de instalación solar (también llamado diagrama fotovoltaico) es un documento técnico que muestra cómo se conectan todos los componentes de tu instalación FV.

Este esquema es imprescindible para:

• Solicitar las autorizaciones administrativas necesarias ante CFE
• Legalizar tu instalación según la NOM-001-SEDE (Norma Oficial Mexicana de Instalaciones Eléctricas)
• Tramitar los incentivos fiscales y programas de apoyo disponibles
• Facilitar el trabajo del instalador durante el montaje
• Realizar el mantenimiento y futuras ampliaciones del sistema

En México, cualquier instalación de generación distribuida debe cumplir con las regulaciones de la CFE (Comisión Federal de Electricidad) y la CRE (Comisión Reguladora de Energía). El esquema técnico forma parte de la documentación obligatoria que debes presentar para la interconexión.

Beneficios de instalar baterías solares con tu sistema fotovoltaico

Añadir una batería a tu sistema fotovoltaico te permite almacenar la energía que produces durante el día para usarla por la noche o en días nublados. Esto aumenta tu nivel de autoconsumo del 30-40% (sin batería) hasta el 70-90% (con batería).

✅ Mayor independencia energética: reduces tu dependencia de la red de CFE

✅ Ahorro económico: aprovechas más tu propia energía en lugar de comprarla al suministrador

✅ Protección ante cortes de luz: algunas baterías permiten funcionar en modo isla (respaldo)

✅ Optimización de tarifas: puedes cargar la batería en horas de menor costo si tienes tarifa horaria

✅ Mejor aprovechamiento de excedentes: en lugar de enviarlos a la red bajo el esquema de medición neta, los almacenas

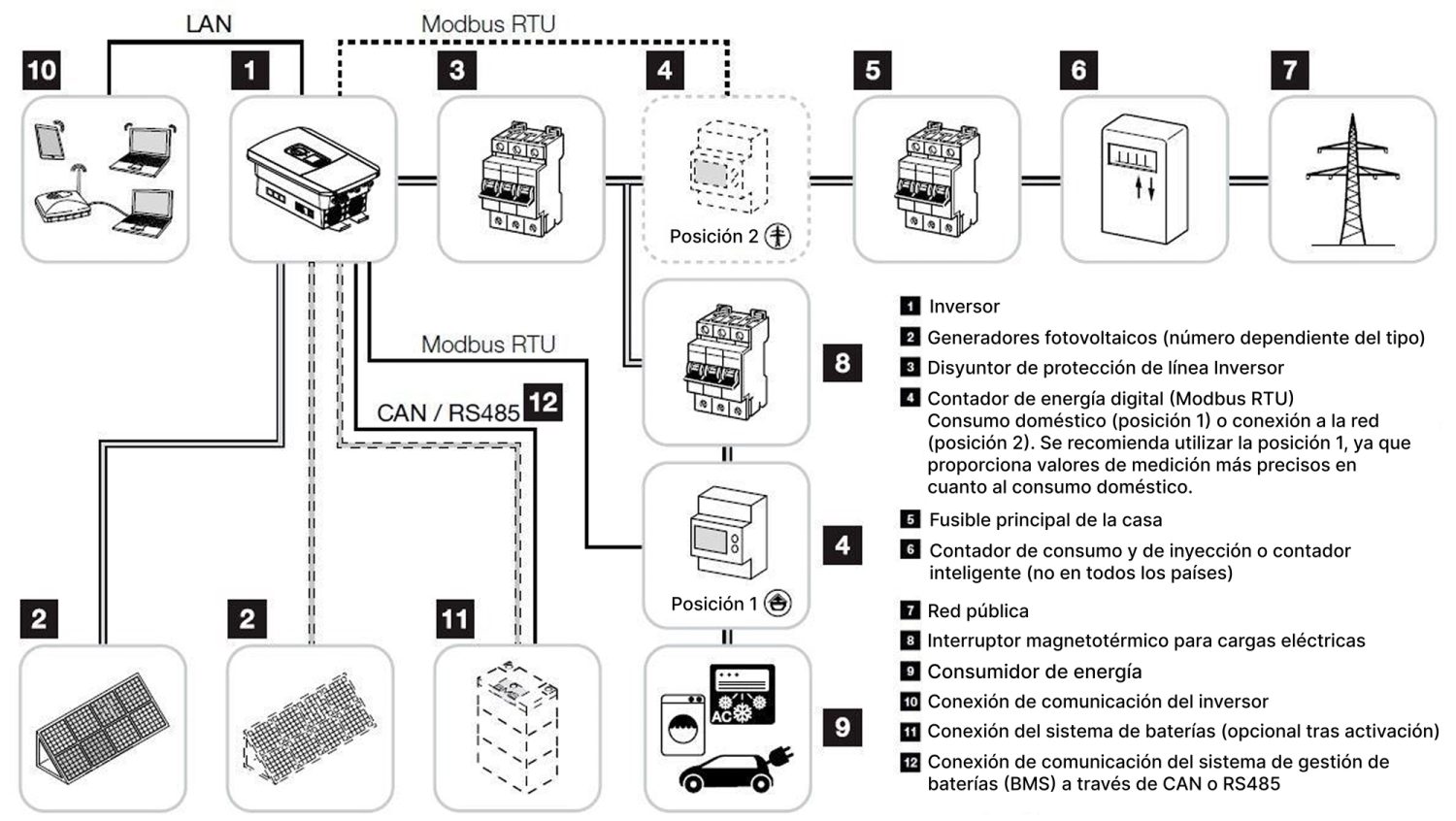

Elementos esenciales del esquema de instalación fotovoltaica

Un esquema completo de instalación solar con batería debe incluir todos estos elementos:

1. Paneles solares fotovoltaicos

Los paneles son el corazón del sistema. Convierten la luz solar en electricidad de corriente continua (CC). En el esquema debes indicar:

• Número total de paneles
• Potencia unitaria (normalmente entre 400W y 550W)
• Configuración en serie y paralelo (strings)
• Orientación e inclinación

2. Inversor solar

El inversor transforma la corriente continua de los paneles en corriente alterna (CA) que puedes usar en casa. Marcas populares en México incluyen Huawei, Fronius, SolarEdge y Kostal. El esquema debe especificar:

• Modelo y potencia nominal
• Tipo: string, híbrido o microinversores
• Número de MPPT (optimizadores de punto de máxima potencia)
• Ubicación (normalmente interior, cerca del centro de carga)

3. Batería solar o sistema de almacenamiento

La batería almacena el excedente de energía. Las más comunes son de litio (LiFePO4). En el esquema debes incluir:

• Capacidad útil en kWh (típicamente entre 5 y 15 kWh para viviendas)
• Voltaje nominal
• Tipo de acoplamiento (CA o CC)
• Sistema de gestión de batería (BMS)

4. Protecciones eléctricas

Según la NOM-001-SEDE, tu instalación debe incluir:

• Interruptores termomagnéticos (protección contra sobrecargas)
• Interruptores diferenciales (protección contra fugas de corriente)
• Protección contra sobretensiones (supresores de picos)
• Desconectador CC (para aislar los paneles)

5. Medidor bidireccional

Si vas a acogerte al esquema de medición neta de CFE, necesitas un medidor bidireccional que mida tanto la energía que consumes de la red como la que inyectas. CFE debe instalarlo como parte del proceso de interconexión.

6. Sistema de monitoreo

La mayoría de inversores modernos incluyen conectividad WiFi o Ethernet para que puedas monitorear tu producción solar en tiempo real desde una app. Esto te permite detectar problemas rápidamente y optimizar tu consumo.

Tipos de acoplamiento: CA vs CC

Una de las decisiones más importantes al diseñar tu esquema de instalación solar con batería es elegir el tipo de acoplamiento. Hay dos opciones principales:

Cómo leer e interpretar un esquema de instalación solar

Los esquemas técnicos pueden parecer complicados al principio, pero una vez que conoces los símbolos básicos, son bastante intuitivos. Los elementos clave son:

Símbolos eléctricos comunes

• Rectángulos con líneas diagonales: paneles solares
• Rectángulo con onda sinusoidal: inversor
• Rectángulo con símbolo +/-: batería
• Círculo con X: interruptor o desconectador
• Líneas continuas: cables de corriente continua (CC)
• Líneas con ondas: cables de corriente alterna (CA)

Información técnica que debes buscar

Un buen esquema debe incluir:

1. Potencia pico total del generador fotovoltaico (kWp)
2. Tensión y corriente máximas en cada tramo
3. Sección de los cables (mm²)
4. Características de las protecciones (amperaje, tipo)
5. Capacidad de la batería (kWh)
6. Punto de conexión a la red

Flujo de energía

El esquema debe mostrar claramente cómo fluye la energía:

• Paneles → Inversor → Consumo doméstico
• Excedente → Batería (para uso posterior)
• Excedente adicional → Red eléctrica (si tienes medición neta)
• Red eléctrica → Consumo (cuando no hay sol ni batería)

Errores comunes en esquemas de instalación solar

1. Cables subdimensionados

Usar cables demasiado delgados provoca caídas de tensión y pérdidas de eficiencia. Además, es peligroso porque pueden sobrecalentarse. Asegúrate de que las secciones cumplan con la NOM-001-SEDE según la corriente máxima y la longitud del cable.

2. Protecciones incorrectas

Faltan termomagnéticos, diferenciales mal dimensionados o ausencia de protección contra sobretensiones. Esto no solo incumple la normativa, sino que pone en riesgo tu instalación.

3. Incompatibilidad inversor-batería

No todas las baterías funcionan con todos los inversores, especialmente en sistemas CC. Verifica siempre la lista de compatibilidad del fabricante antes de diseñar tu esquema.

4. Falta de información técnica

Esquemas que no especifican modelos exactos, potencias, secciones de cable o características de protecciones. Esto dificulta la instalación y puede causar rechazos en la legalización.

5. Configuración incorrecta de strings

Conectar demasiados o muy pocos paneles en serie puede hacer que el voltaje quede fuera del rango de trabajo del inversor. Consulta siempre las especificaciones del fabricante.

6. Olvidar el sistema de monitoreo

Aunque no es obligatorio, no incluir un sistema de monitoreo es un error. Te quedas sin visibilidad ante problemas de rendimiento y no puedes optimizar tu consumo.

Optimización del rendimiento: consejos prácticos

Un buen esquema no solo debe cumplir la normativa, sino también maximizar el rendimiento de tu instalación. Aquí van algunos consejos:

Orientación e inclinación óptimas

En México, la orientación ideal es hacia el sur con una inclinación entre 15° y 25° (dependiendo de tu latitud). Si tu techo no permite esto, no te preocupes: orientaciones sureste o suroeste también funcionan bien, con pérdidas menores al 10%.

Evita las sombras

Las sombras son el enemigo número uno de la eficiencia solar. Incluso una sombra pequeña en un panel puede afectar a toda la serie. Si tienes sombras inevitables, considera usar optimizadores de potencia o microinversores.

Dimensiona correctamente la batería

Una batería demasiado pequeña no almacenará suficiente energía; una demasiado grande nunca se llenará completamente (lo que reduce su vida útil). Como regla general, dimensiona tu batería para cubrir tu consumo nocturno típico.

Por ejemplo, si consumes 8 kWh por la noche, una batería de 10 kWh útiles sería adecuada.

Ratio inversor/paneles

Es habitual sobredimensionar ligeramente los paneles respecto al inversor (ratio 1.1-1.3). Esto compensa las pérdidas y asegura que el inversor trabaje a plena potencia incluso en condiciones no ideales.

Por ejemplo: inversor de 5 kW con paneles de 6-6.5 kWp.

Ubicación del inversor

Instala el inversor en un lugar fresco, ventilado y protegido del sol directo. Los inversores pierden eficiencia cuando se calientan. Idealmente, colócalo en un garaje o cuarto técnico interior.

Normativa mexicana para instalaciones solares con batería

Tu esquema de instalación debe cumplir con toda la normativa vigente en México. Aquí te resumo los principales requisitos legales:

Regulaciones de CFE y CRE

La CFE (Comisión Federal de Electricidad) y la CRE (Comisión Reguladora de Energía) regulan la generación distribuida en México. Los requisitos principales incluyen:

• Contrato de interconexión con CFE para sistemas conectados a la red
• Esquema de medición neta (Net Metering) para compensación de excedentes
• Procedimientos simplificados para instalaciones residenciales menores a 10 kW

NOM-001-SEDE (Norma Oficial Mexicana)

Define los requisitos técnicos de seguridad para instalaciones eléctricas. Tu instalación debe cumplir especialmente con:

• Artículo 690: Sistemas solares fotovoltaicos
• Secciones de cable adecuadas según la corriente
• Protecciones contra sobretensiones y contactos indirectos
• Sistema de puesta a tierra correcta

Normativas estatales y municipales

Cada estado y municipio puede tener requisitos adicionales. Por ejemplo:

• Ciudad de México: Permisos de uso de suelo para instalaciones en azoteas
• Jalisco: Requisitos específicos de la Secretaría de Energía estatal
• Nuevo León: Normativa municipal sobre instalaciones en techos

Certificado de instalación eléctrica

Una vez completada la instalación, un instalador certificado debe emitir el Certificado de Instalación Eléctrica que incluye tu esquema técnico. Este documento es obligatorio para:

• Solicitar la interconexión con CFE
• Obtener el contrato de medición neta
• Tramitar incentivos fiscales y programas de apoyo

Costos de instalación solar con batería en México (2026)

Los precios de las instalaciones solares han bajado significativamente en los últimos años. Aquí te doy una referencia de costos actuales:

Incentivos y apoyos para instalaciones solares en México

La buena noticia es que puedes reducir significativamente el costo de tu instalación aprovechando los incentivos disponibles:

Deducción de impuestos federal

El gobierno federal permite deducciones fiscales para inversiones en energías renovables:

• Deducción inmediata del 100% de la inversión en el primer año (para empresas)
• Deducción de hasta el 30% de la inversión para personas físicas (según régimen fiscal)

Las cuantías varían según tu régimen fiscal y tipo de contribuyente. Consulta con tu contador para aprovechar estos beneficios.

Programas estatales de apoyo

Varios estados ofrecen programas de apoyo adicionales:

• Jalisco: Programa de Energía Solar para viviendas
• Nuevo León: Incentivos para generación distribuida
• Yucatán: Subsidios para instalaciones residenciales

Consulta con tu gobierno estatal sobre programas disponibles en tu región.

Beneficios del predial

Algunos municipios ofrecen descuentos en el impuesto predial durante 3-5 años para propiedades con instalaciones solares. Los descuentos típicos van del 10% al 25% del predial. Consulta en tu municipio si tienen este beneficio disponible.

Esquema de medición neta de CFE

El programa de medición neta (Net Metering) de CFE te permite inyectar tus excedentes a la red y recibir créditos en tu factura. Aunque no es un subsidio directo, representa un ahorro significativo al aprovechar toda tu generación solar.

Financiamiento verde

Varios bancos ofrecen créditos preferenciales para proyectos de energía renovable:

• BBVA: Crédito Hipotecario Verde con tasas preferenciales
• Banorte: Financiamiento para proyectos sustentables
• Santander: Crédito Ecocrédito para mejoras sustentables

Ejemplo práctico: Para una instalación de 6 kWp + 10 kWh batería (costo $280,000 MXN), podrías conseguir:

• Deducción fiscal (30%): $84,000 MXN
• Descuento predial (3 años): ~$12,000 MXN
• Ahorro en factura CFE (anual): ~$30,000 MXN
• Créditos por medición neta: Variable según excedentes

Total beneficios primer año: ~$126,000 MXN → Costo neto efectivo: $154,000 MXN

Proceso de instalación paso a paso

Una vez que tienes tu esquema de instalación aprobado, el proceso típico es:

1. Estudio previo y diseño

El instalador visita tu vivienda, analiza tu consumo, evalúa el techo y diseña el sistema óptimo. Aquí se crea el esquema técnico inicial.

2. Trámites administrativos previos

Dependiendo de tu estado y potencia:

• Permiso de construcción (si es necesario según tu municipio)
• Solicitud de interconexión ante CFE
• Contrato de medición neta (si aplica)

3. Instalación física

La instalación típica dura 1-3 días:

• Día 1: Montaje de estructura y paneles en el techo
• Día 2: Instalación de inversor, batería y cableado
• Día 3: Conexiones eléctricas, protecciones y puesta en marcha

4. Legalización

El instalador certificado emite:

• Certificado de Instalación Eléctrica
• Memoria técnica con el esquema definitivo

Estos documentos se presentan en:

• CFE para completar la interconexión
• Autoridades locales (según requisitos municipales)

5. Activación de medición neta

Si quieres acogerte al esquema de medición neta:

• Firma del contrato de interconexión con CFE
• Instalación del medidor bidireccional por CFE
• Activación del sistema de compensación de excedentes

6. Solicitud de incentivos fiscales

Una vez legalizada la instalación, puedes solicitar los incentivos fiscales disponibles. Necesitarás:

• Facturas de la instalación
• Certificado de instalación
• Comprobantes de pago
• Memoria técnica con el esquema

FAQ: Preguntas frecuentes

¿Puedo hacer yo mismo el esquema de mi instalación?

Técnicamente sí, si tienes conocimientos de electricidad y normativa. Pero para la legalización necesitas que un instalador certificado lo firme y se responsabilice. Lo más práctico es que el instalador lo haga desde el principio.

¿Cuánto tiempo se tarda en legalizar una instalación?

Depende de tu estado y de CFE, pero normalmente entre 2 y 4 meses desde que presentas la solicitud de interconexión. En algunas zonas con procedimientos ágiles puede ser más rápido.

¿Puedo ampliar mi instalación en el futuro?

Sí, pero tendrás que actualizar el esquema técnico y volver a legalizarla con CFE. Si prevés ampliar, coméntalo con tu instalador para que diseñe el sistema con margen de crecimiento (inversor con capacidad extra, estructura ampliable, etc.).

¿Cuánto dura una batería solar?

Las baterías de litio modernas (LiFePO4) tienen una vida útil de 10-15 años o 6.000-10.000 ciclos de carga. Después de este tiempo, mantienen alrededor del 80% de su capacidad original.

¿Es obligatorio tener batería?

No, puedes instalar solo paneles e inversor. La batería es opcional pero muy recomendable si quieres maximizar tu autoconsumo y tener respaldo energético.

¿Puedo desconectarme completamente de la red?

Técnicamente sí (instalación aislada), pero no es recomendable en zonas con acceso a red de CFE. Necesitarías un sistema mucho más grande y costoso, con generador de apoyo. Además, pierdes la posibilidad de aprovechar la medición neta.

Conclusión

Un esquema de instalación solar con batería bien diseñado es mucho más que un simple requisito administrativo. Es la hoja de ruta que garantiza que tu sistema fotovoltaico funcione de forma segura, eficiente y legal.

Es una inversión excelente que te permite ahorrar en tu factura de CFE, aumentar tu independencia energética y contribuir a un futuro más sostenible.

Con un buen esquema de instalación y un instalador profesional, estarás disfrutando de energía limpia y gratuita durante décadas.
